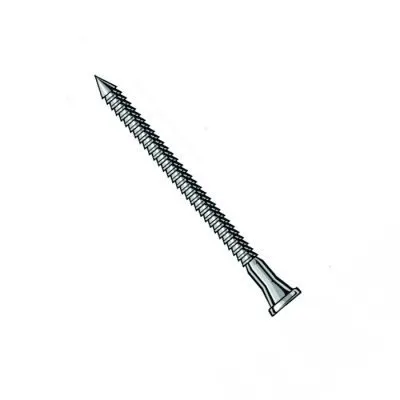

Pointe crantée 4,0x35mm - blister de 100 pcs - Réf. CNA4.0X35/100-R

bientôt DISPO
Expédition estimée dans 10 jours.
6€23
  HT  / Blister de 100 pointes
(7.47 € TTC)
    • 4.4mm
    • 35mm
    • Acier électrozingué suivant la norme EN 2081
    • Blister de 100 pièces
  • Autres choix

  • Référence
    CNA4.0X35/100-R
  • Fabrication
    française
  • Marque
    Simpson Strong-Tie
  • Code EAN
    3523140926001
  • Diamètre de la tête
    7mm
  • Longueur du filetage
    20mm

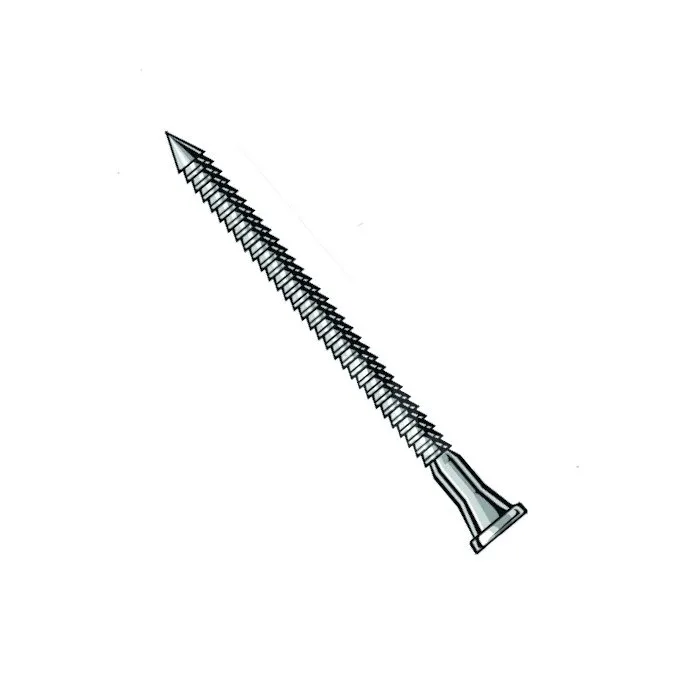

Pointes annelées Electrozinguées

Les pointes annelées électrozinguées CNA sont préconisées pour les assemblages structurels des connecteurs Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.

Caractéristiques

Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013 ; FR-DoP-h12/0001

Matière

  • Acier électrozingué suivant la norme EN 2081.

Avantages

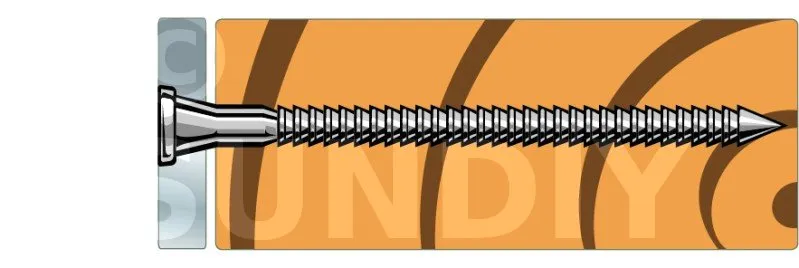

  • La forme conique située sous la tête permet un contact total de la pointe avec le trou,
  • Haute résistance à l‘arrachement.
  • Marquage sur la tête qui indique la longueur.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé collé.
  • Porté : connecteur métallique d’épaisseur max. 4 mm.

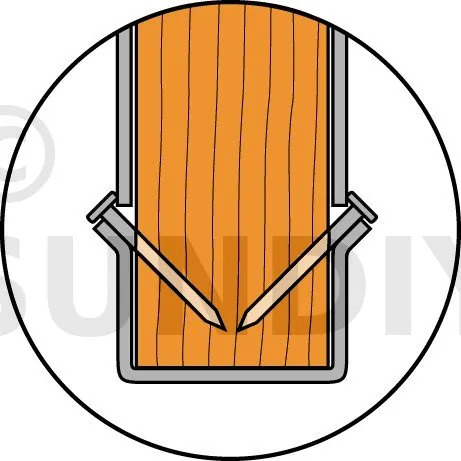

Domaines d’utilisation

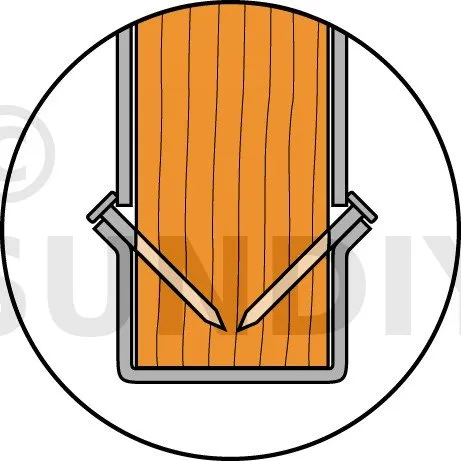

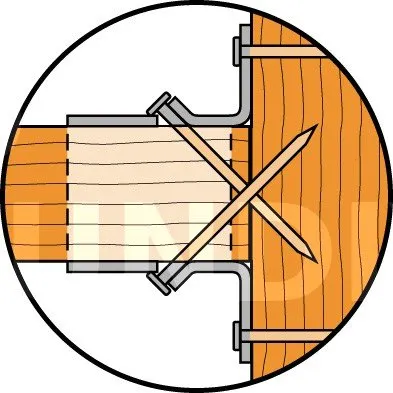

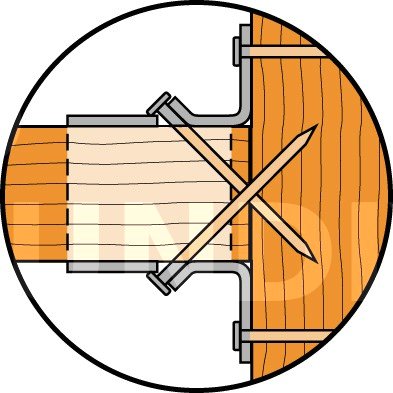

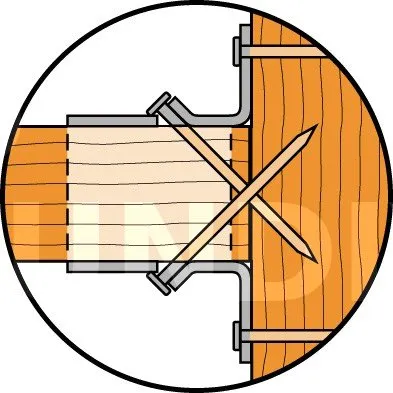

  • Fixations de sabots de charpente,
  • Équerres d’assemblage,
  • Feuillards et plaques perforées...

Données techniques
RéférencesDimensions [mm]Quantité par boîte
l lg d dh ht
CNA3,1X35-HV 35 21.4 3.1 6.2 1 2000
CNA3.7X50 50 34.5 3.7 7.4 1.4 250
CNA4.0X35/100-R 35 20 4.4 7 1.5 100
CNA4,0X35 35 20 4.4 7 1.5 250
CNA4,0X35-HV 35 20 4.4 7 1.5 1500
CNA4,0X40 40 25 4.4 7 1.5 250
CNA4,0X40-FR 40 25 4.4 7 1.5 1500
CNA4.0X50/100-R 40 35 4.4 7 1.5 100
CNA4,0X50 50 35 4.4 7 1.5 250
CNA4,0X50-HV 50 35 4.4 7 1.5 1500
CNA4,0X60 60 45 4.4 7 1.5 250
CNA4,0X60-HV 60 45 4.4 7 1.5 1000
CNA4,0X75 75 59 4.4 7 1.5 250
CNA4,0X75-HV 75 59 4.4 7 1.5 1000
CNA4,0X100 100 65 4.4 7 1.5 250

Caractéristiques mécaniques

RéférencesRésistance Caractéristique au cisaillement Rlat,k par rapport à l épaisseur d acier [kN]Résistance Caractéristique à l arrachement Rax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA3,1X35-HV - - - -
CNA3.7X50 1.9 1.9 1.9 0.9
CNA4.0X35/100-R 1.7 1.7 1.6 0.6
CNA4,0X35 1.7 1.7 1.6 0.6
CNA4,0X35-HV 1.7 1.7 1.6 0.6
CNA4,0X40 1.9 1.9 1.8 0.7
CNA4,0X40-FR 1.9 1.9 1.8 0.7
CNA4.0X50/100-R 2.2 2.2 2.2 1
CNA4,0X50 2.2 2.2 2.2 1
CNA4,0X50-HV 2.2 2.2 2.2 1
CNA4,0X60 2.4 2.4 2.4 1.2
CNA4,0X60-HV 2.4 2.4 2.4 1.2
CNA4,0X75 2.5 2.5 2.5 1.5
CNA4,0X75-HV 2.5 2.5 2.5 1.5
CNA4,0X100 2.5 2.5 2.5 1.4


Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l’ETE-04/0013 et pour des tôles d’épaisseur 1,5 à 4 mm.

|COEFFICIENTS DE PASSAGE|Classes de bois|<|<|<|<|
| |C14|C18|C24|C30 ou GL24|SCL|
|Cisaillement|0,87|0,95|1,00|1,05|1,16|
|Arrachement|1,00|1,00|1,00|1,00|1,00|

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
