Pieds de poteau en âme avec platine - Réf. PPSR320_10

bientôt DISPO
Expédition estimée dans 8 jours.
40€91
  HT  / pied

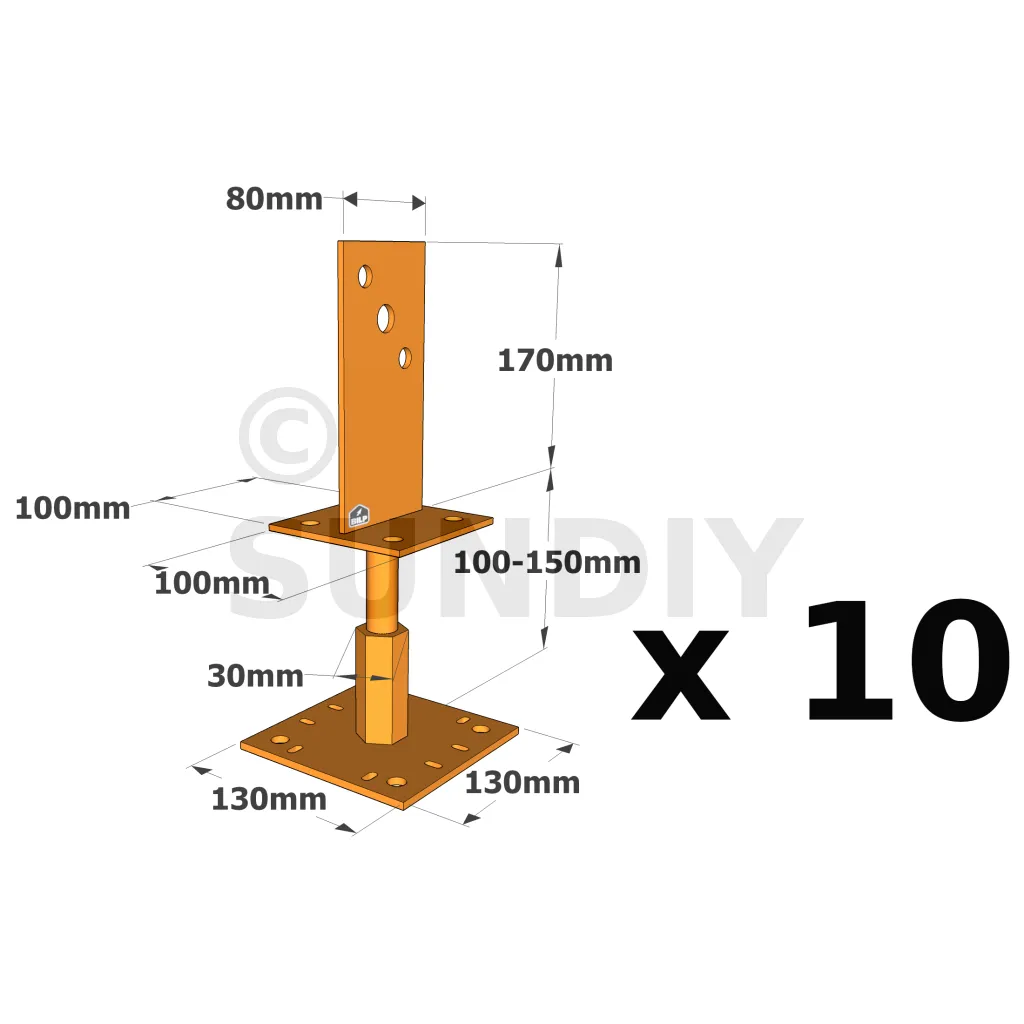

soit 409.14€ pour 10 pieds de poteau
(490.97 € TTC)

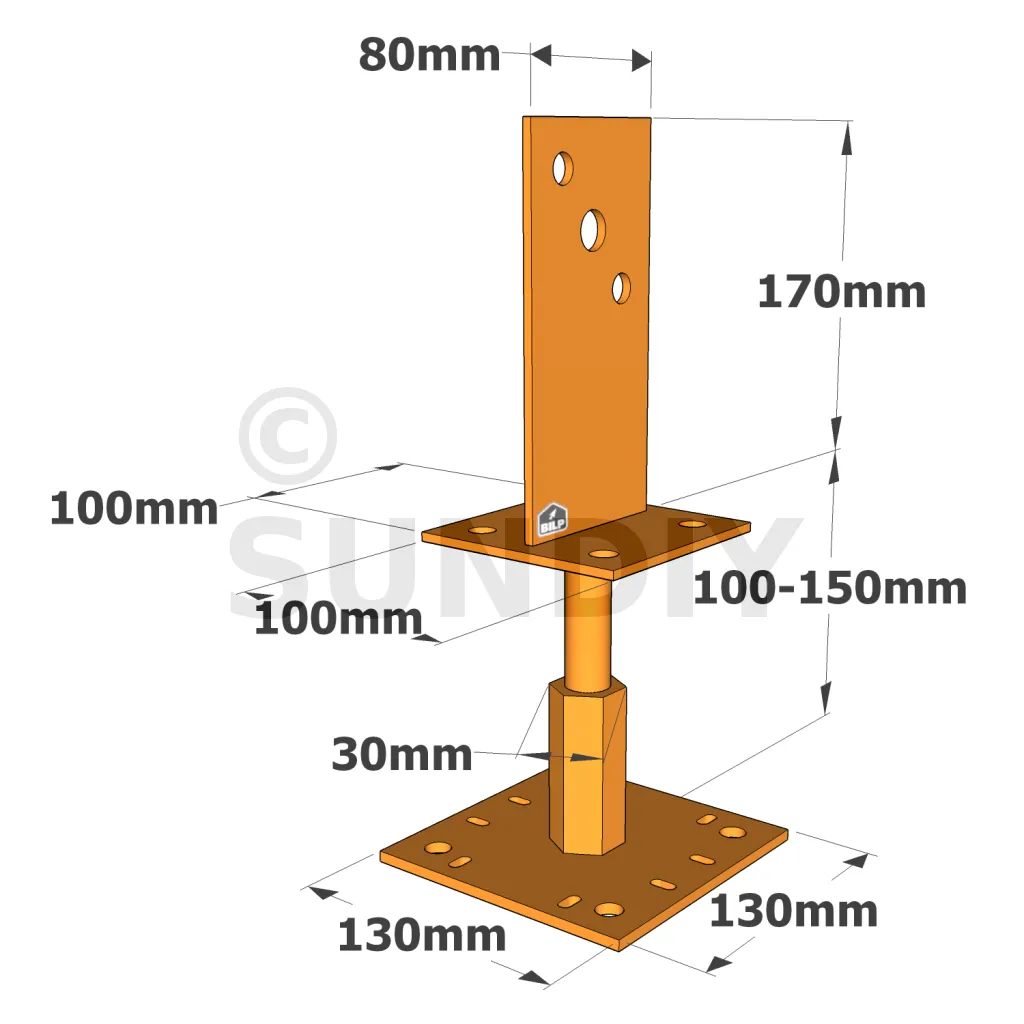

    • 100mm
    • BC (bichromatée suivant NF EN ISO 2081)
    • 170mm
    • 10 pièces
  • Autres choix

  • Référence
    PPSR320_10
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Matériau
    Acier S253JR suivant NF EN 10025
  • Largeur (B)
    100mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Perçages platine haute
    2Ø13
  • Perçages platine basse
    4Ø12

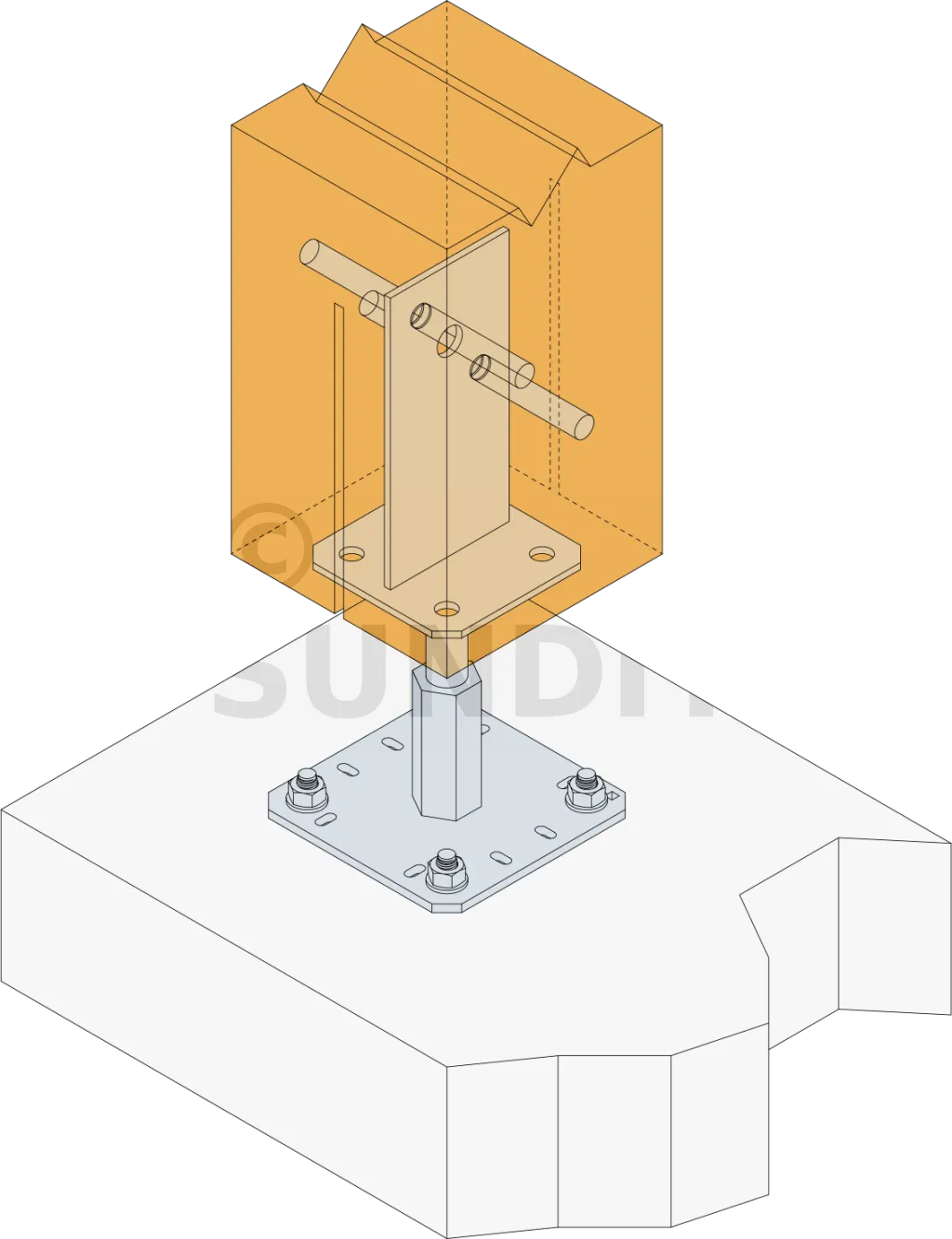

  • Connexion bois sur support rigide
    Sur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
  • Charge maximale admissible en compression
    2.34 tonnes
  • Hauteur (F)
    100-150mm

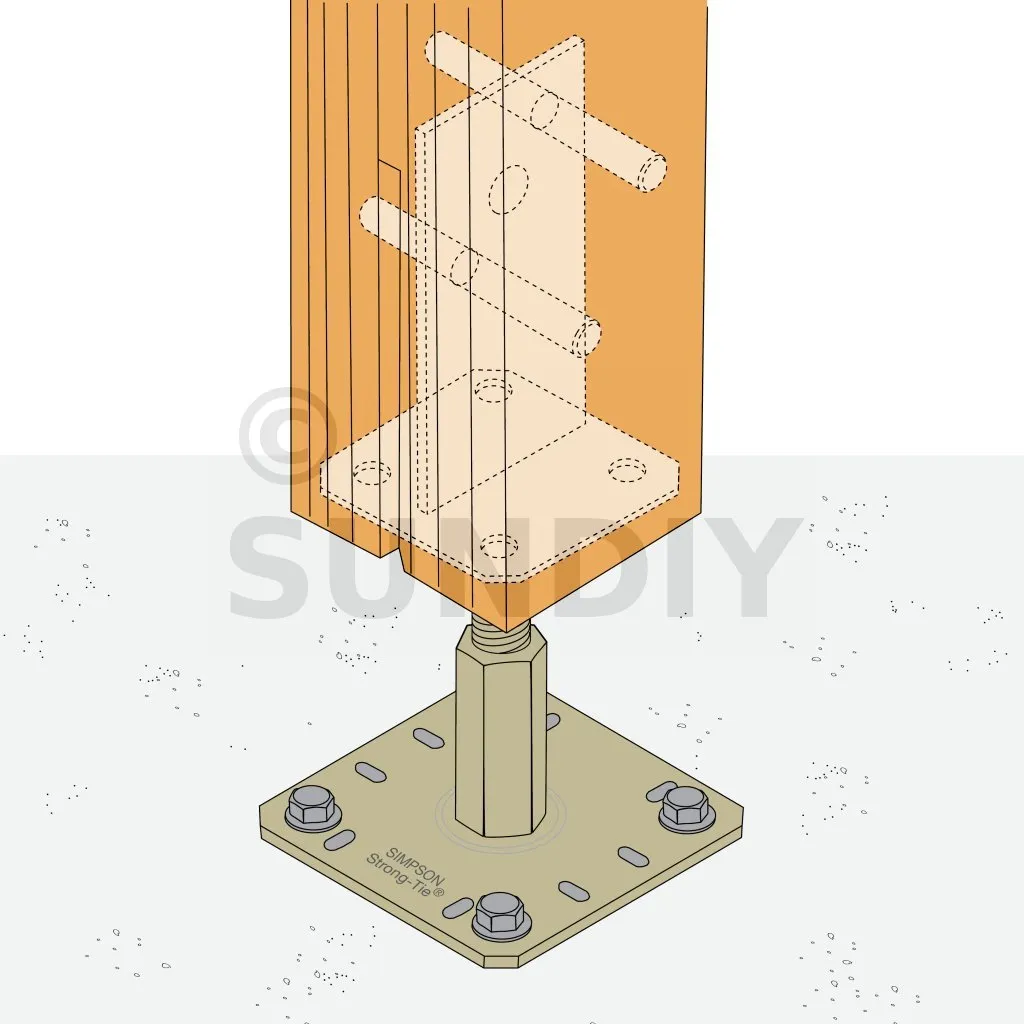

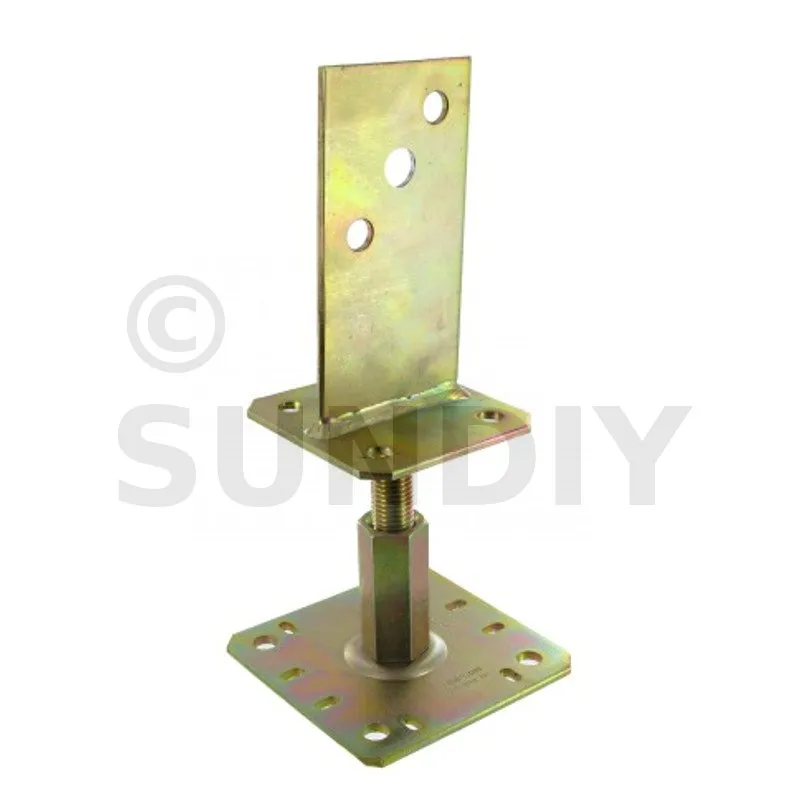

Pied de poteau en âme avec platine - PPSR

Les pieds de poteau en âme intérieure type PPSR permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure une bonne reprise des charges au soulèvement.

Caractéristiques

Matière

  • Acier S253JR suivant NF EN 10025.
  • Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081.
  • Épaisseur 4 mm.

Avantages

  • Peut être réglé après la pose,
  • Permet de reprendre des efforts au soulèvement

Applications

Support

  • Porteur : Bois, béton, acier (poteau 200 x 200 maxi).
  • Porté : Bois massif, bois composite, lamellé collé.

Domaines d’utilisation

  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console...

Données techniques

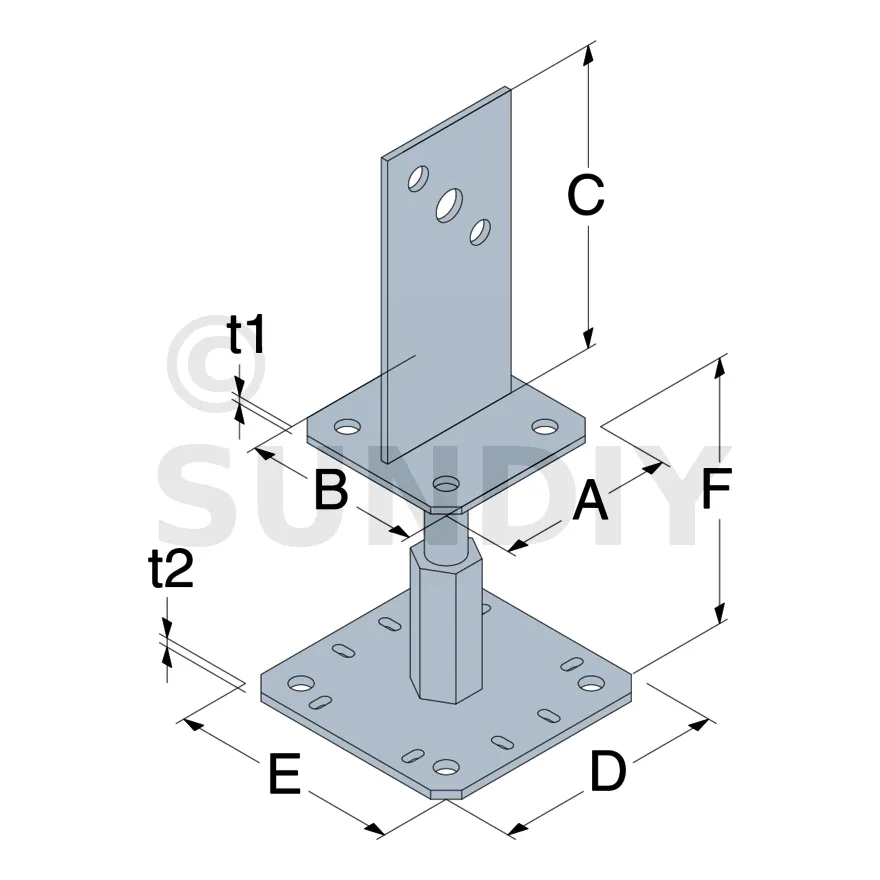

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F G H t1 t2 Ø12[mm] Ø13[mm] Ø17[mm] Ø6x12[mm] Ø12[mm]
PPSR320 100 100 170 130 130 100-150 30 80 4 5 4 2 1 8 4

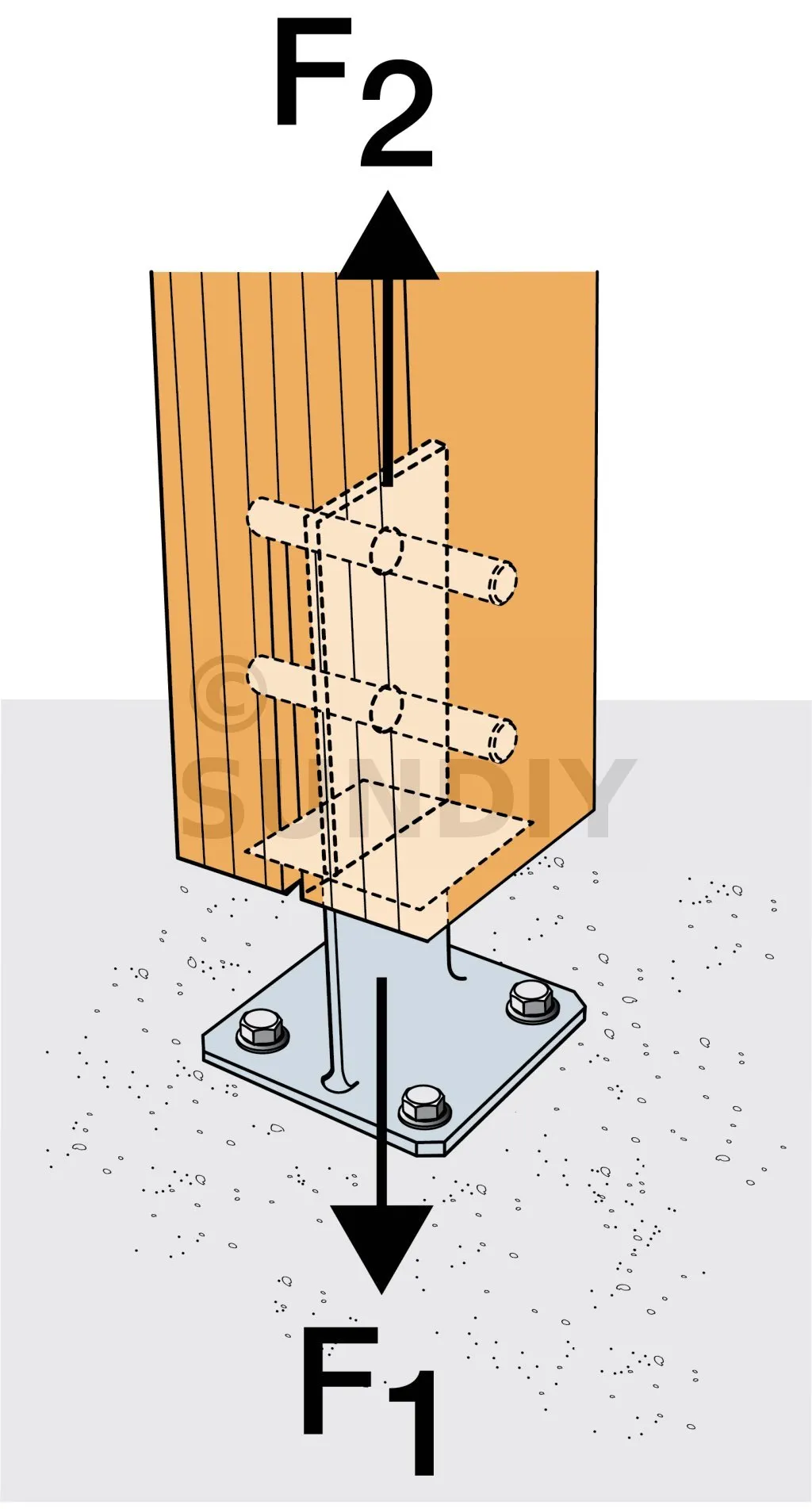

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k

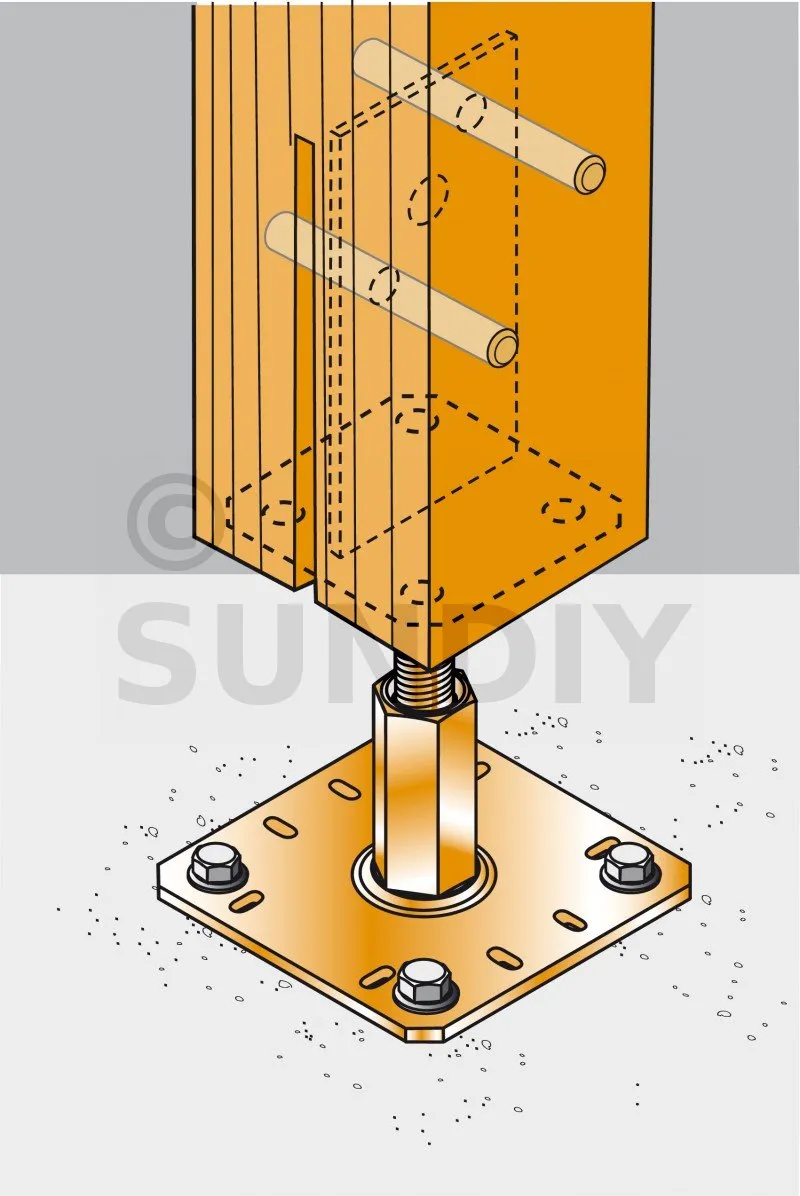

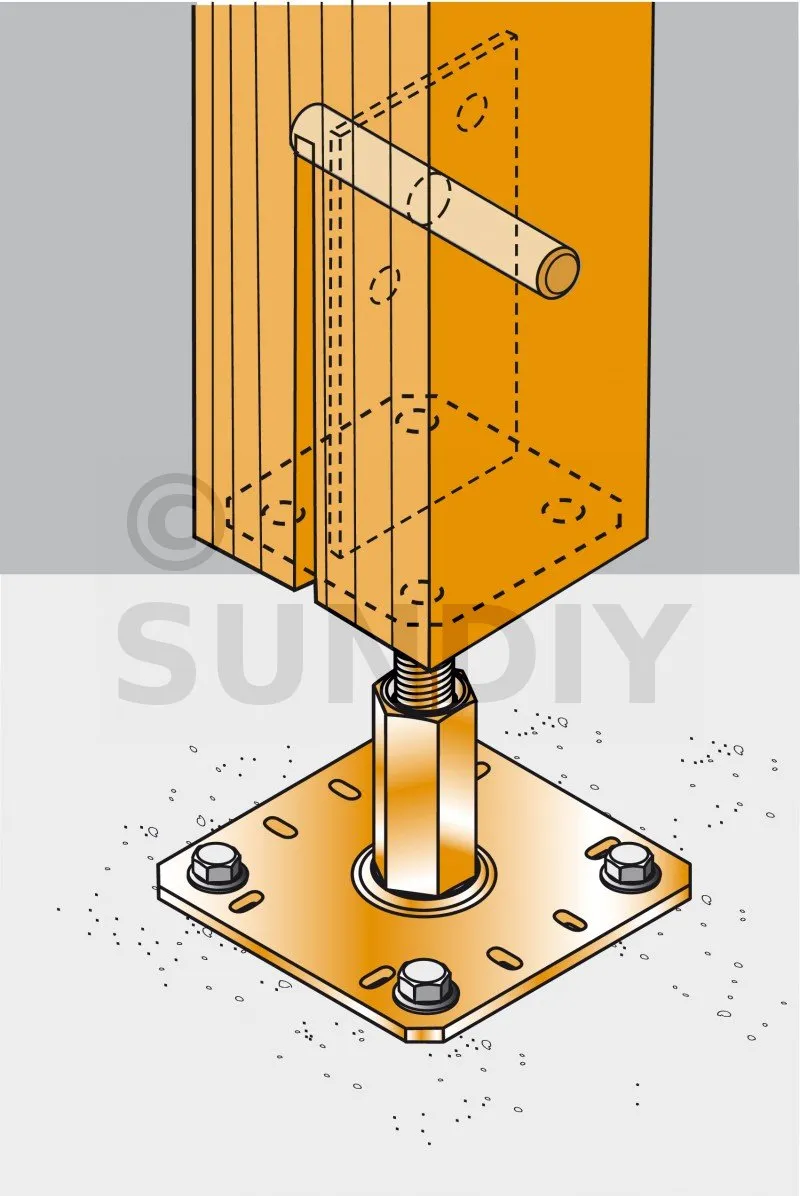

Quantité Type Quantité Type 1 x STD16 2 x STD12
PPSR320 1-2 STD 4 Ø10* 51,1/kmod^0,5 min(29,5 ;20,9/kmod) 20,9/kmod

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k
Quantité Type Quantité Type 1 x STD16 2 x STD12
PPSR320 1-2 STD 4 Ø10** 61.07 29.5 29.8

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
