Sabot à bretelles JHA : la solution fiable pour vos solivages

Installation

2 configurations possibles :

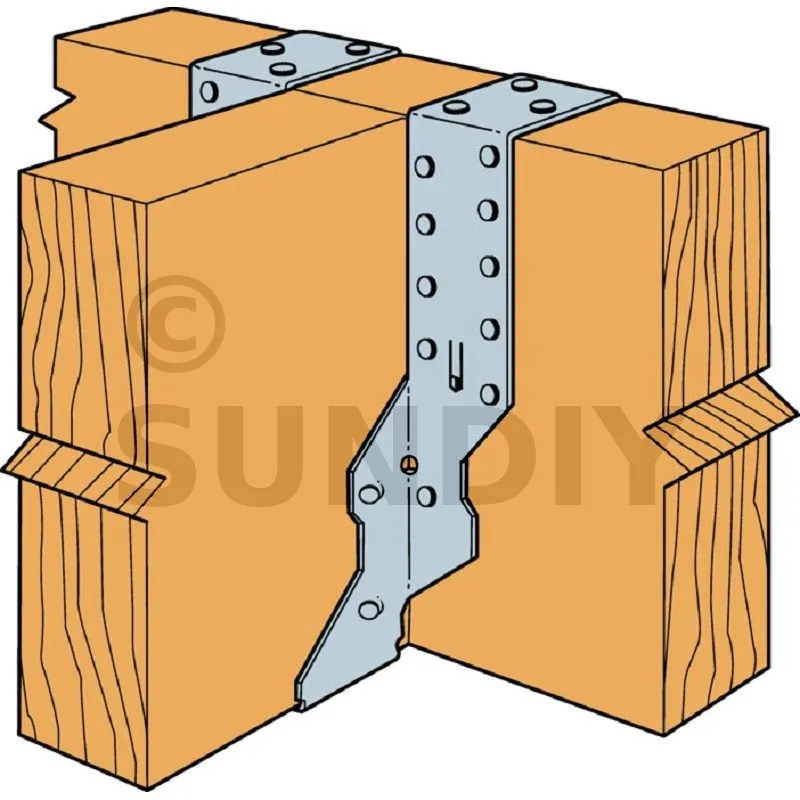

• Ailes à plat, montage traditionnel à l‘identique des sabots à ailes extérieures,
• Ailes pliées pour ajuster la hauteur du sabot par rapport à l‘élément porteur. Clouer les ailes rabattues.

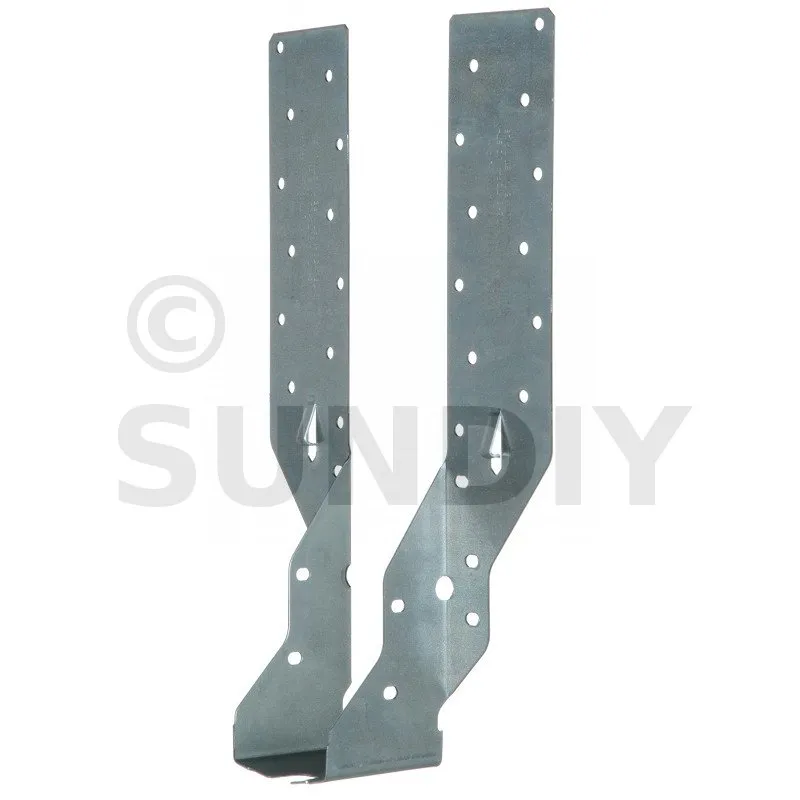

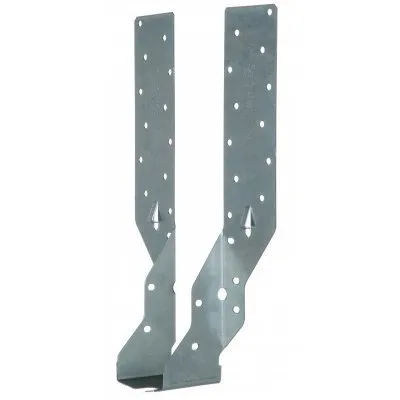

Le sabot à bretelles JHA constitue un dispositif en forme de U, doté de bretelles latérales, qui permet de relier solidement des poutres ou des solives à une autre structure, tel qu’un mur ou une poutre porteuse.

Avantages du sabot de charpente à bretelle JHA :

• Permet des décalages de hauteur entre le porteur et le porté : Le sabot à bretelles JHA est spécialement conçu pour permettre des décalages de hauteur entre le porteur (la poutre ou la structure principale) et le porté (la poutre ou la solive secondaire). Cette caractéristique est particulièrement utile dans les projets de construction où les niveaux des éléments structurels doivent varier, offrant ainsi une plus grande flexibilité de conception et d’installation.

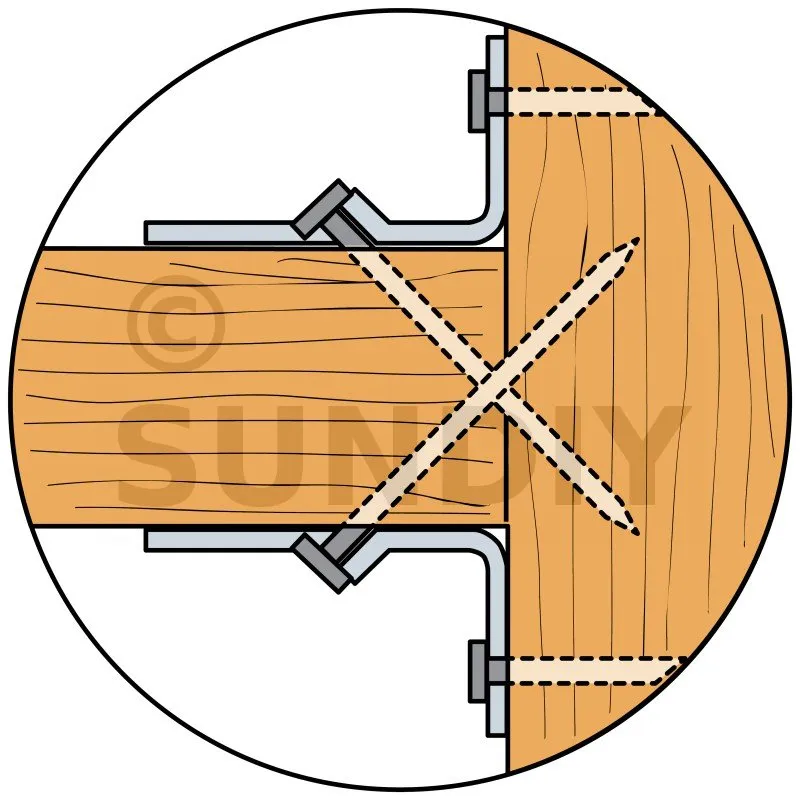

• Clouage double cisaillement : Ce connecteur de charpente utilise un système de clouage double cisaillement, ce qui signifie que les clous sont disposés de manière à répartir les forces de cisaillement sur deux axes. Cette méthode augmente considérablement la capacité de charge du sabot, garantissant une connexion plus solide et durable entre les éléments de la structure en bois. Ce renforcement des performances est crucial pour assurer la sécurité et la stabilité des constructions, notamment dans les zones soumises à des charges lourdes ou à des conditions climatiques extrêmes.
• Speed Fix : Le sabot JHA est équipé de la technologie Speed Fix, qui inclut des ergots de prépositionnement. Ces ergots facilitent l’installation du sabot en maintenant les éléments en place avant la fixation définitive. Cette innovation permet non seulement de gagner du temps lors de l’installation, mais aussi de garantir une précision accrue, réduisant ainsi les erreurs de placement et améliorant l’efficacité globale du processus de construction.

Applications :

Support :

• Porteur : Le sabot JHA est compatible avec les structures en bois massif, offrant une fixation solide et durable pour les poutres principales et autres éléments porteurs. Il peut également être utilisé avec des matériaux composites, garantissant une performance optimale même avec des matériaux de construction modernes.
• Porté : Les éléments portés, tels que les solives et les poutres secondaires en bois massif, bénéficient de la robustesse et de la stabilité offertes par le sabot JHA. De même, les éléments portés en bois composite peuvent être solidement fixés, assurant une intégrité structurelle élevée.

Domaines d’utilisation :

Le sabot à bretelles JHA est utilisé dans différentes structures :

• Fermes triangulées : Les fermes triangulées, souvent utilisées dans la construction de toits, requièrent des connexions solides et fiables. Le sabot à bretelles JHA offre la robustesse nécessaire pour maintenir ces structures complexes en place, assurant une résistance accrue aux charges de vent et de neige.
• Solives : Dans les projets de construction de planchers et de plafonds, le sabot JHA est idéal pour fixer les solives aux poutres porteuses. Sa capacité à supporter des charges élevées et à offrir une meilleure stabilité en fait un choix de prédilection pour ces applications critiques.
• *Pergolas et terrasses : Lors de la construction d’une pergola ou d’une terrasse, le sabot à bretelles assure une connexion fiable entre les poutres horizontales et les structures porteuses verticales. Son utilisation est indispensable pour garantir la stabilité et la sécurité de ces aménagements extérieurs, surtout lorsqu’ils sont soumis à des conditions climatiques variables.

Les fixations pour le sabot à bretelles JHA doivent être choisies avec soin pour garantir une installation solide et durable. Les boulons et les tirefonds permettent d’ancrer solidement le sabot sur des structures en bois ou en béton. De 8 à 10 mm de diamètre, ils offrent une fixation extrêmement solide, notamment dans les structures soumises à des charges très lourdes, comme les charpentes.
