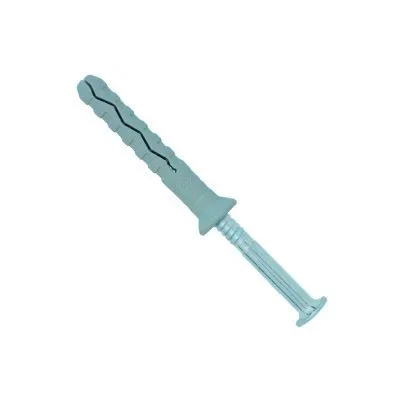

Cheville à frapper douille fraisée ou ronde - Réf. HIP06060

EN STOCK
Expédition immédiate disponible pour 100 unité(s).
0€14
  HT  / Cheville
(0.17 € TTC)

  • picto
  • picto
  • picto
  • Référence
    HIP06060
  • Fabrication
    Française
  • Epaisseur maximale des pièces à fixer (tfix)
    30mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    6x40mm
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la cheville x LD [mm]
    6x60
  • Diamètre du clou x LN [mm]
    3,8x65

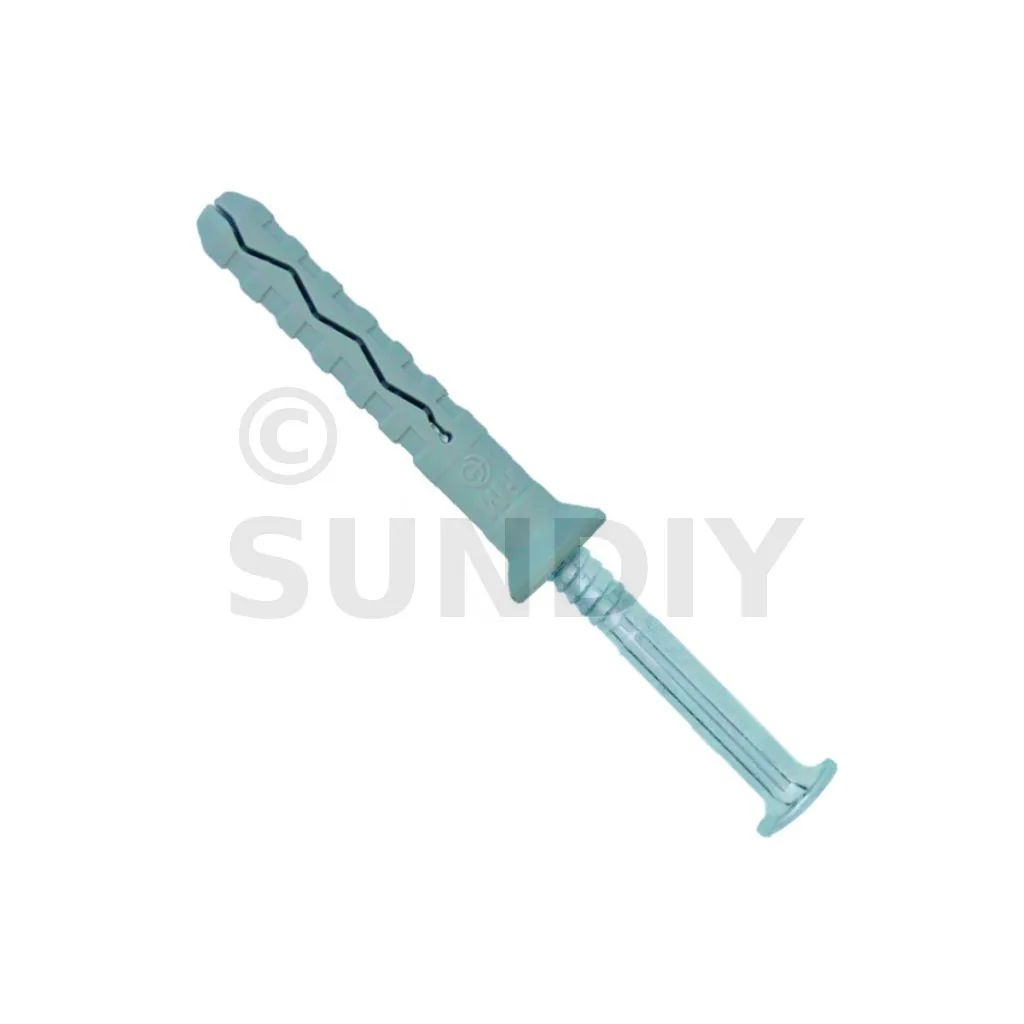

Cheville à frapper douille fraisée

Les chevilles à frapper sont des systèmes de fixation à frapper multi-matériaux pour charges légères.

Caractéristiques

Agréments techniques : ETA-12/0359

Déclarations de performance : FR-DoP-e12/0359

Matière

  • Pointe en acier électrozingué et cheville 100% nylon.

Avantages

  • Montage et démontage très simple grâce au clou fileté.
  • Expansion par vissage ou frappe.
  • Plaquage parfait contre le matériau.

Applications

Support

  • Béton non fissuré.
  • Maçonnerie creuse et pleine.

Domaines d’utilisation

  • Fixation de chevrons ou tasseaux

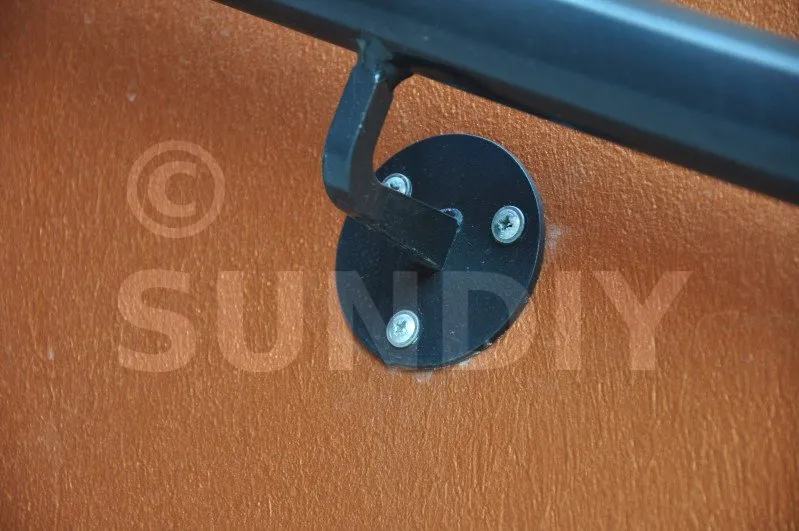

  • Fixation d’équerres simples et de menuiseries

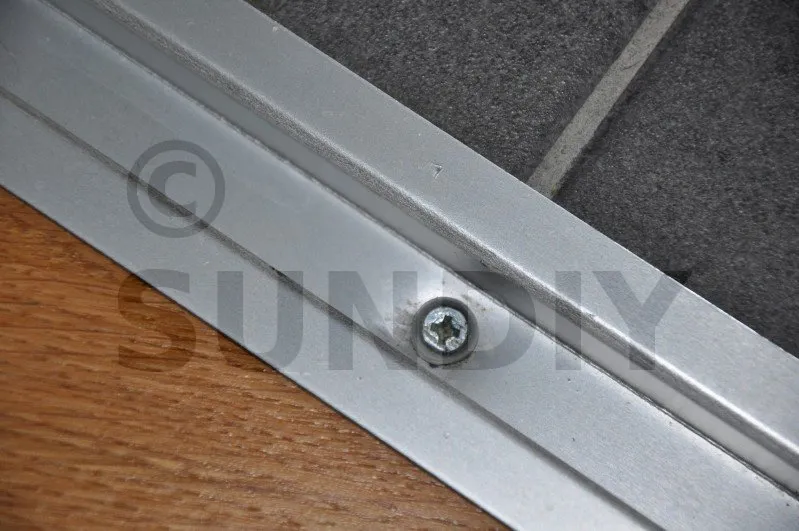

  • Fixation de rails et colliers pour câbles et tuyaux

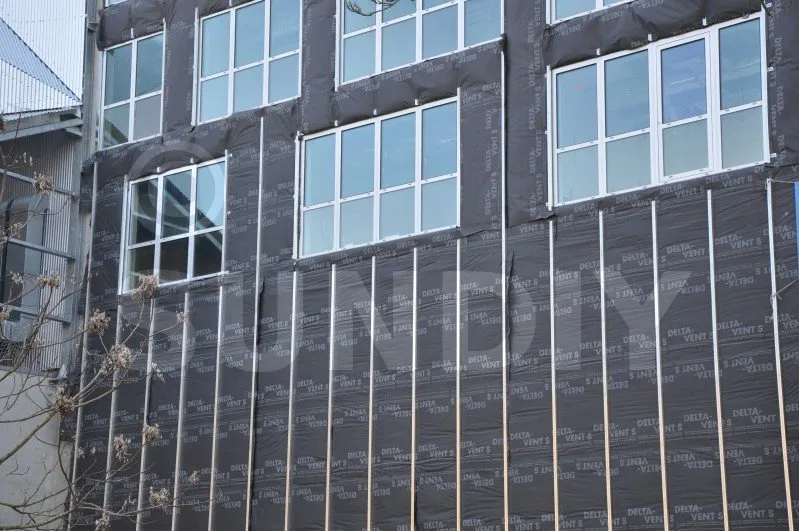

  • Fixation de revêtements minces en façades extérieur et intérieur

Données techniques

Dimensions


RéférencesCode articleDiamètre de la cheville x LD [mm]Diamètre du clou x LN [mm]Ø du perçage x profondeur minimum du perçage [d0 x h1] [mm]Ep. max pce à fixer [tfix] [mm]Longueur [L] [mm]Cdt. boite [Cdt] [pcs]∅ Trous de fixation [df] [mm]Profondeur d’ancrage [mm]
HIP 5-30/5 HIP05030 5 x 30 3,4 x 35 5 x 35 5 30 300 5 25
HIP 5-40/15 HIP05040 5 x 40 3,4 x 45 5 x 35 15 40 200 5 25
HIP 5-50/25 HIP05050 5 x 50 3,4 x 55 5 x 35 25 50 200 5 25
HIP 6-40/10 HIP06040 6 x 40 3,8 x 45 6 x 40 10 40 200 6 30
HIP 6-50/20 HIP06050 6 x 50 3,8 x 55 6 x 40 20 50 100 6 30
HIP 6-60/30 HIP06060 6 x 60 3,8 x 65 6 x 40 30 60 100 6 30
HIP 6-80/50 HIP06080 6 x 80 3,8 x 85 6 x 40 50 80 100 6 30
HIP 8-60/20 HIP08060 8 x 60 4,8 x 65 8 x 50 20 60 150 8 40
HIP 8-80/40 HIP08080 8 x 80 4,8 x 85 8 x 50 40 80 150 8 40
HIP 8-100/60 HIP08100 8 x 100 4,8 x 105 8 x 50 60 100 100 8 40
HIP 8-120/80 HIP08120 8 x 120 4,8 x 125 8 x 50 80 120 100 8 40
HIP 8-140/100 HIP08140 8 x 140 4,8 x 145 8 x 50 100 140 100 8 40

Charges de service

RéférencesTraction - NRec [kN]Cisaillement - VRec [kN]Moment de flexion [Nm]
Béton non fissuré C20/25 Brique pleine Béton non fissuré C20/25 Brique pleine
HIP 5-30/5 0.15 0.13 0.4 0.4 0.8
HIP 5-40/15 0.15 0.13 0.4 0.4 0.8
HIP 5-50/25 0.15 0.13 0.4 0.4 0.8
HIP 6-40/10 0.43 0.24 0.42 0.42 1
HIP 6-50/20 0.43 0.24 0.42 0.42 1
HIP 6-60/30 0.43 0.24 0.42 0.42 1
HIP 6-80/50 0.43 0.24 0.42 0.42 1
HIP 8-60/20 0.43 0.3 0.8 0.8 2.1
HIP 8-80/40 0.43 0.3 0.8 0.8 2.1
HIP 8-100/60 0.43 0.3 0.8 0.8 2.1
HIP 8-120/80 0.43 0.3 0.8 0.8 2.1
HIP 8-140/100 0.43 0.3 0.8 0.8 2.1

1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu ?un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.
