Pied de poteau pour muret et bord de dalle - Finition GALVANISEE

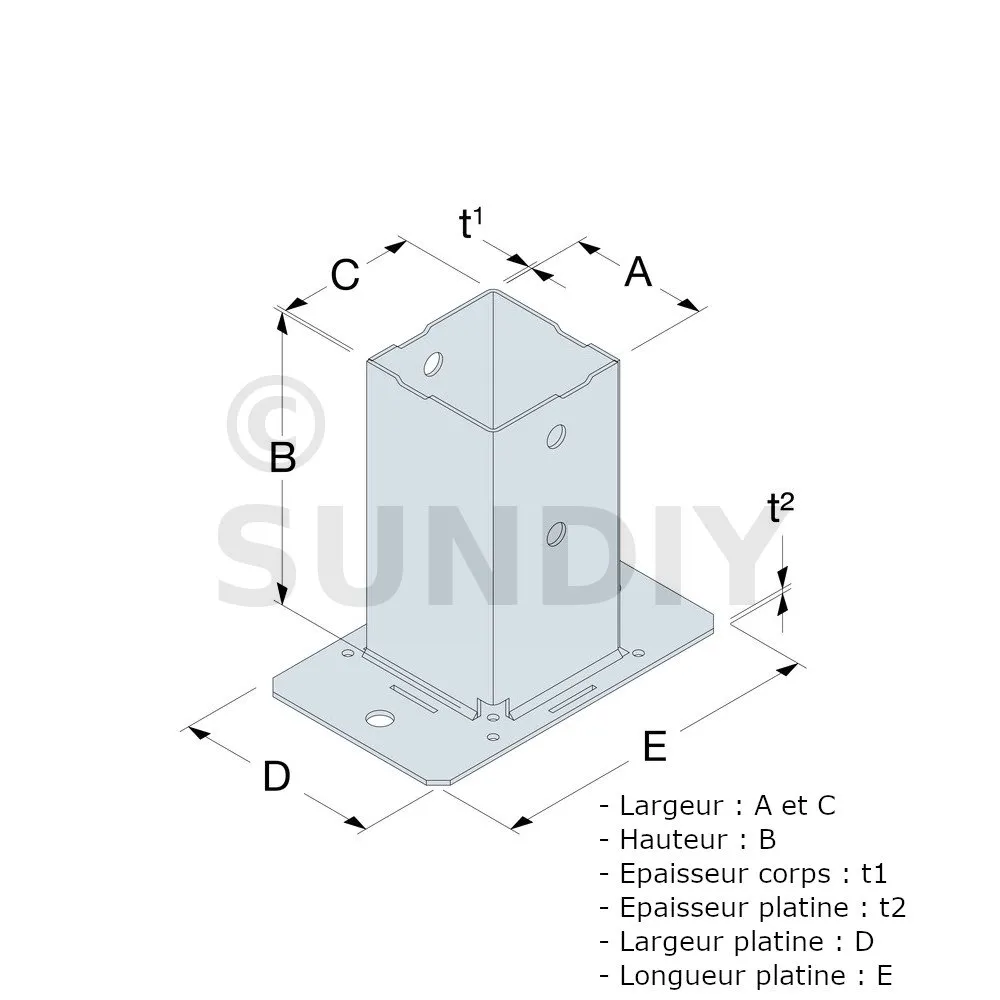

Annotation des différentes dimensions du pied de poteau

bientôt DISPO

Expédition estimée dans 10 jours.

21€⁸³

HT / Pied de poteau

(26.20 € TTC)

Largeur :
71mm91mm

Référence

PPJBM70
Fabrication

Française
Matériau

Acier S235JR suivant NF EN 10025
Marque

Simpson Strong-Tie
Perçage sur le corps

4Ø11mm
Perçage sur la platine

2Ø14mm
Ep. corps

2mm
Ep. platine

2.5mm
Largeur platine

105mm
Longueur platine

170mm

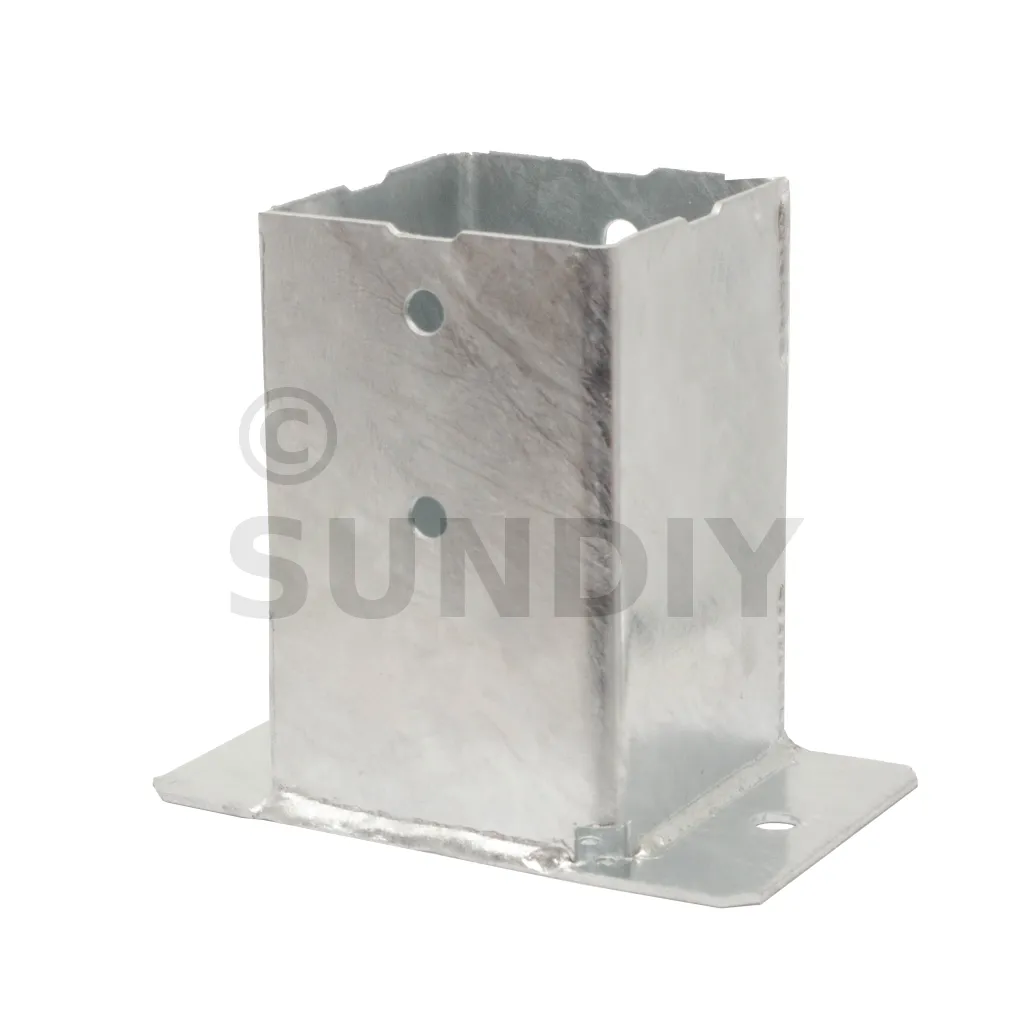

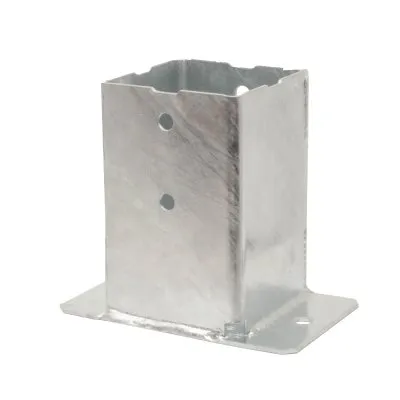

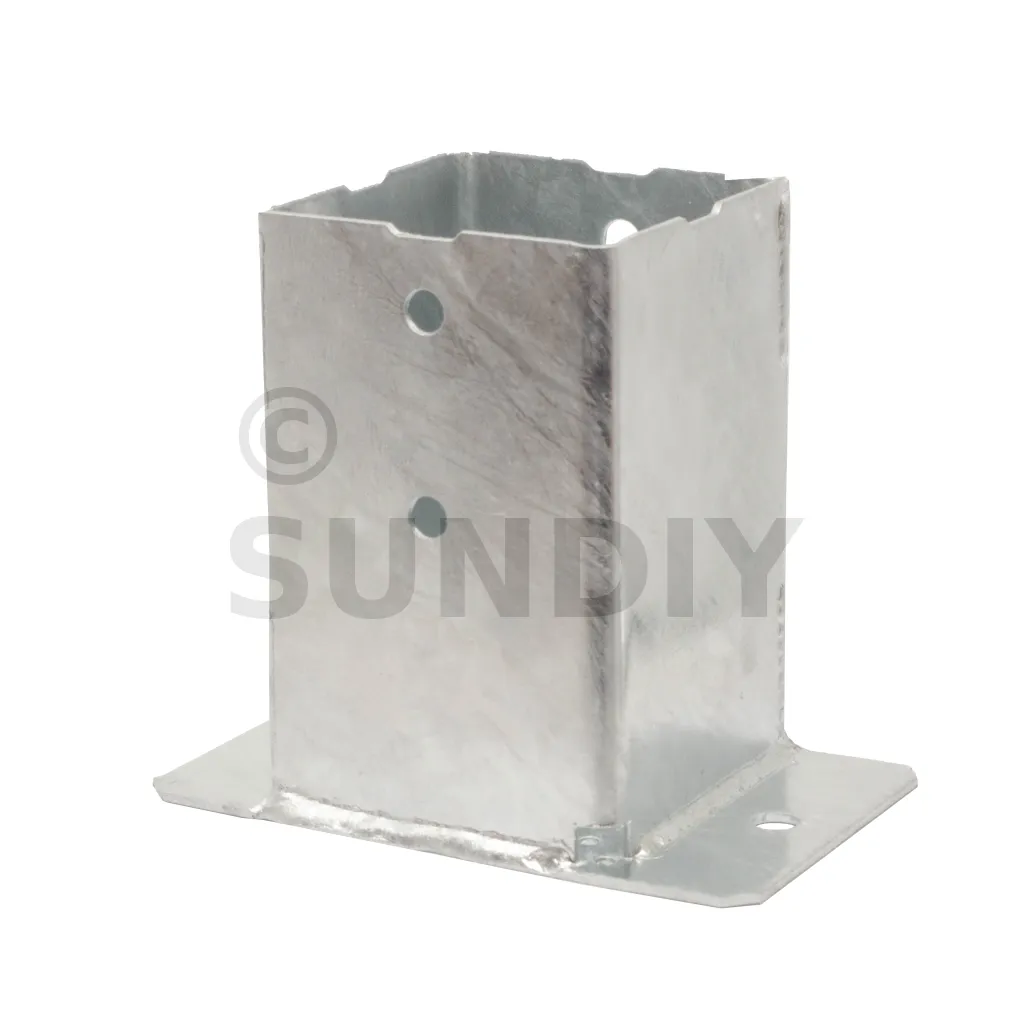

Pied de poteau carré pour muret et bord de dalle

Le pied de poteau carré sur platine PPJBM est 100% fabriqué en France. Il est préconisé dans la réalisation de clôtures et structures légères de jardin, sur supports étroits pour des bois de 70 ou 90 mm. Grâce à sa platine rectangulaire et à des perçages centrés, le pied de poteau PPJBM est spécialement adapté à une utilisation sur muret ou bord de dalle.

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages

Platine rectangulaire et ancrages centrés pour une fixation facilitée sur support étroit,
Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
Angles de la platine découpés pour plus de sécurité.

Application

Support

Porteur : béton, maçonnerie...
Porté : bois massif, bois lamellé-collé, bois composite...

Domaines d’utilisation

Clôtures de jardin, panneaux, claustras,
Abris de jardin, carports,
Structures légères et ouvrages temporaires de jardin...

Données techniques

Dimensions

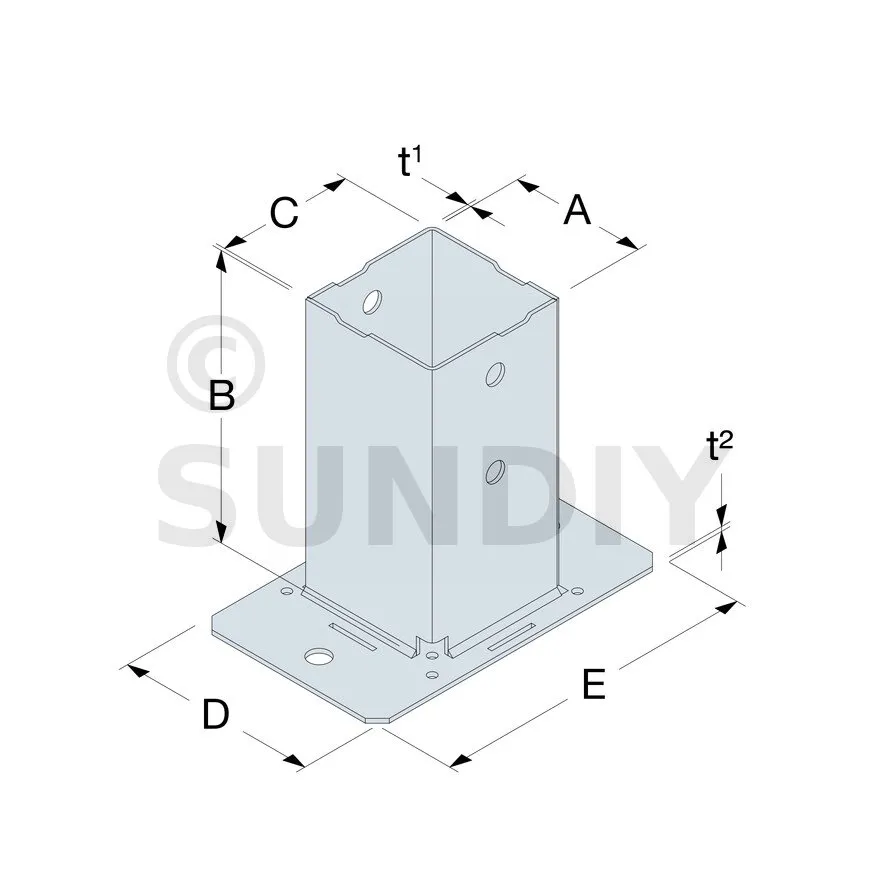

Références	Dimensions [mm]							Perçages	Platine
	A	B	C	D	E	t1	t2	Partie haute	Ø14
								Ø11
PPJBM70	71	150	71	105	170	2	2.5	4	2
PPJBM90	91	150	91	105	170	2	2.5	4	2

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique

Fixations
Poteau :

Platine :
Le choix de l’ancrage doit se faire en fonction de la largeur du support. Le tableau ci-dessous présente les distances minimum aux bords à respecter.

Ancrage mécanique : goujon WA M10-78/5 ou alternative FM-753 CRACK 3DG M10x90/10 (revêtement adapté pour un usage en extérieur).
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

Installation

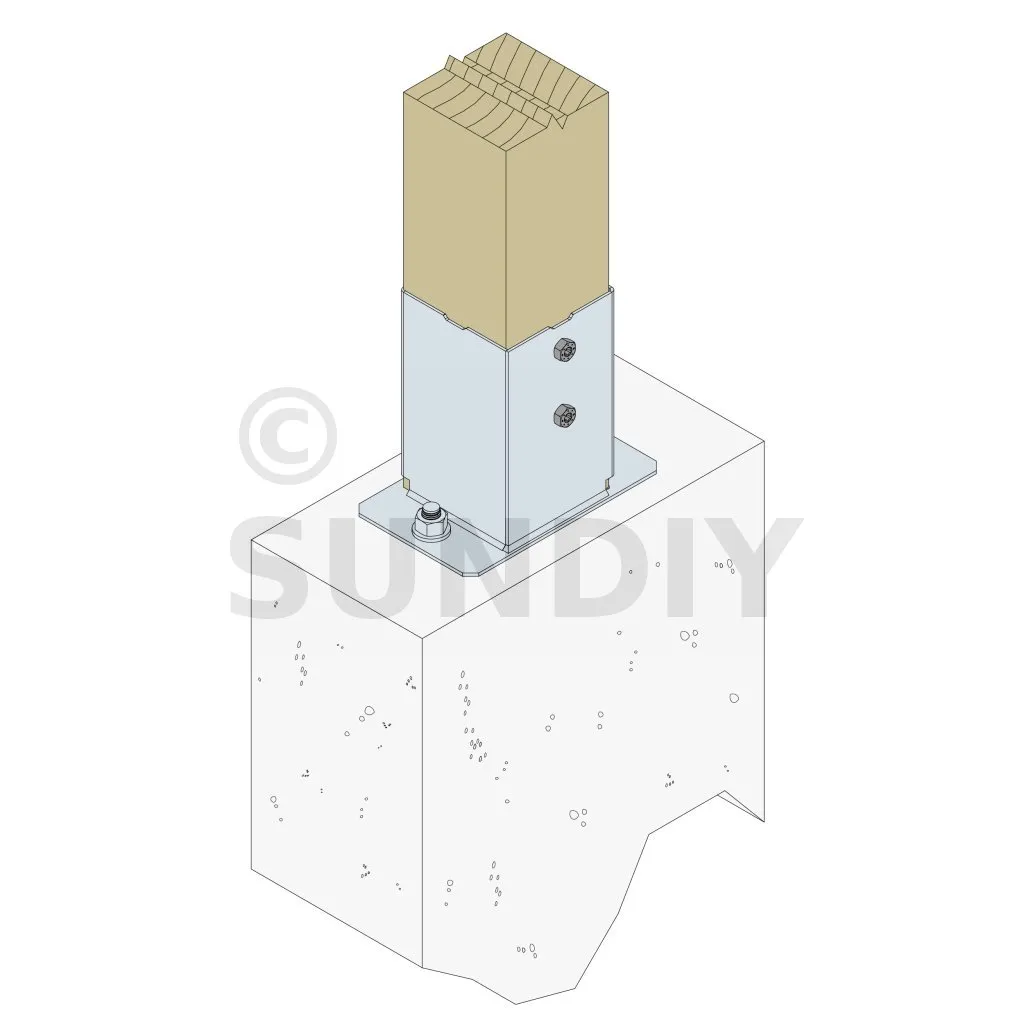

L’installation sur muret est possible en respectant les distances au bord pour l’ancrage. Pour une installation de clôture, ce pied de poteau peut être installé directement en bord de dalle.

Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.

Distance au bord minimum des ancrages

Références	Distance au bord minimum [mm]
	WA M10 ou FM 753 EVO M10	BOAX-II M10	POLY-GP + LMAS M10
PPJBM70	50	50	40
PPJBM90	50	50	40

Pied de poteau pour muret et bord de dalle - Finition GALVANISEE
