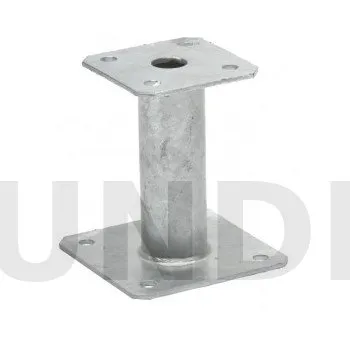

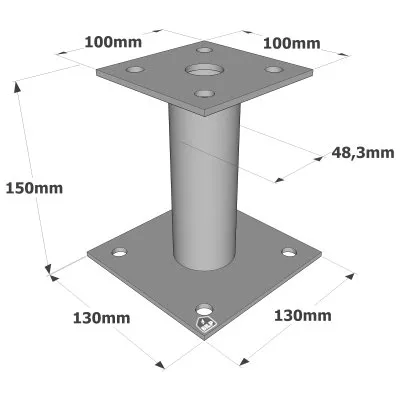

Pied de poteau fixe, corps rond, hauteur : 150 mm - Réf. PPA150
-
RéférencePPA150
-
Epaisseur4mm
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-

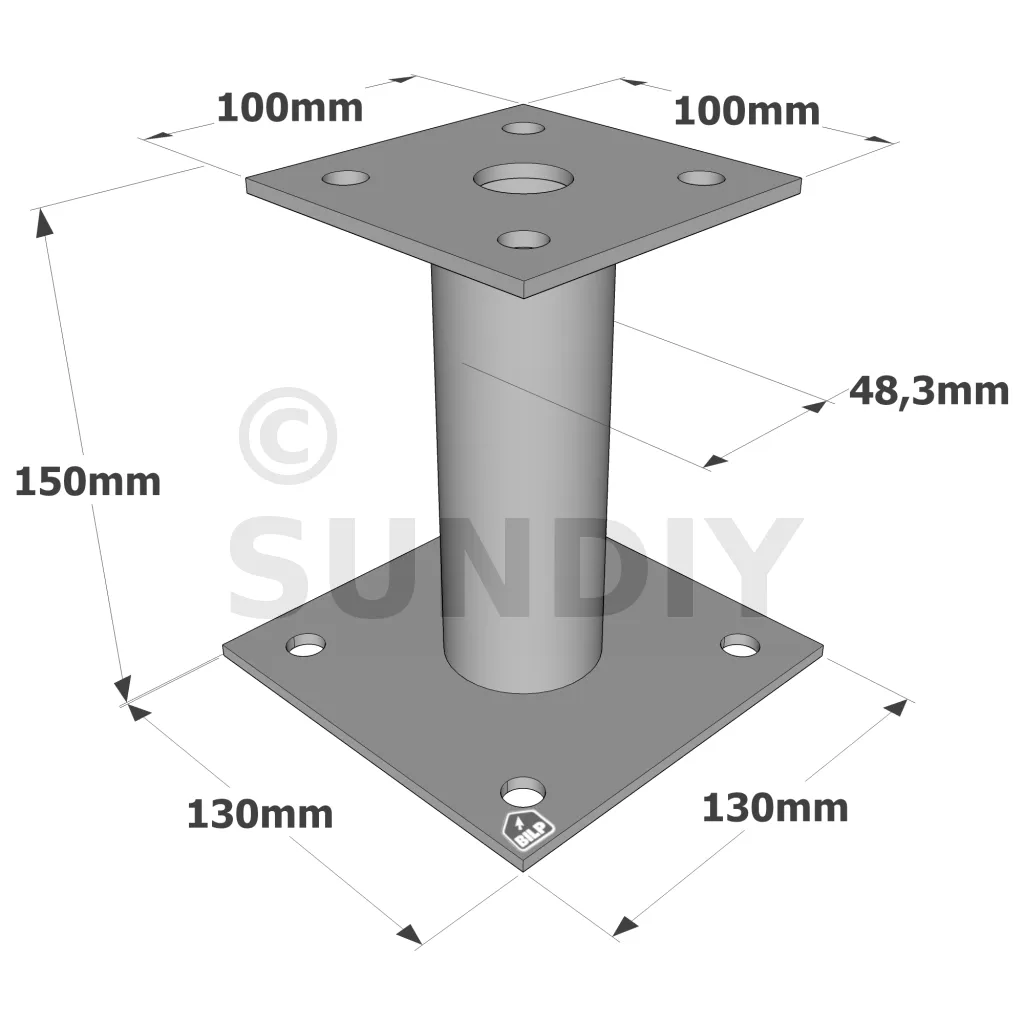

Largeur (A)100mm
-
Profondeur (B)100mm
-
Largeur (D)130mm
-
Profondeur (E)130mm
-
Hauteur (F)150mm
-
Diamètre (G)48.3mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Largeur (E)-
-
Charge maximale admissible en compression4.03 tonnes
Pieds de poteau fixes
Le pied de poteau fixe polyvalent PPA est couramment utilisé dans les applications structurelles.
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025.
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Aucun usinage nécessaire,
- Pour des assemblages plus esthétiques, ce pied de poteau existe en finition noire (réf. PPA100PB).
Applications
Support :
- Porteur : bois massif, bois lamellé-collé, béton.
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation :
- Poteaux de auvent
- Pergolas,
- Vérandas...

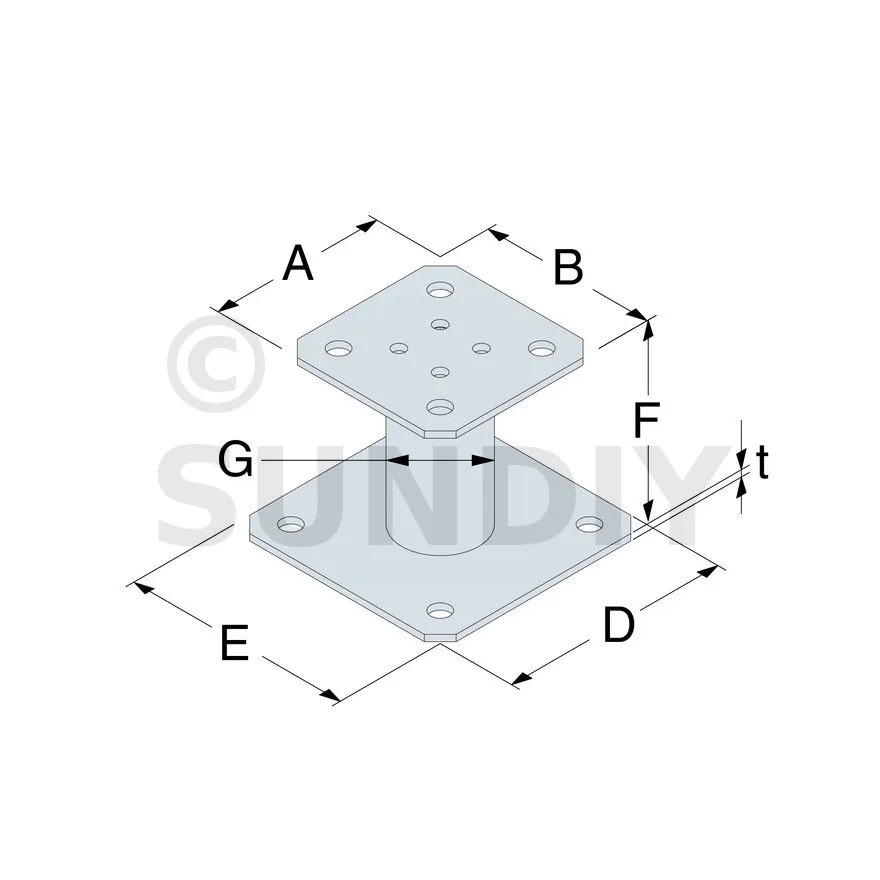

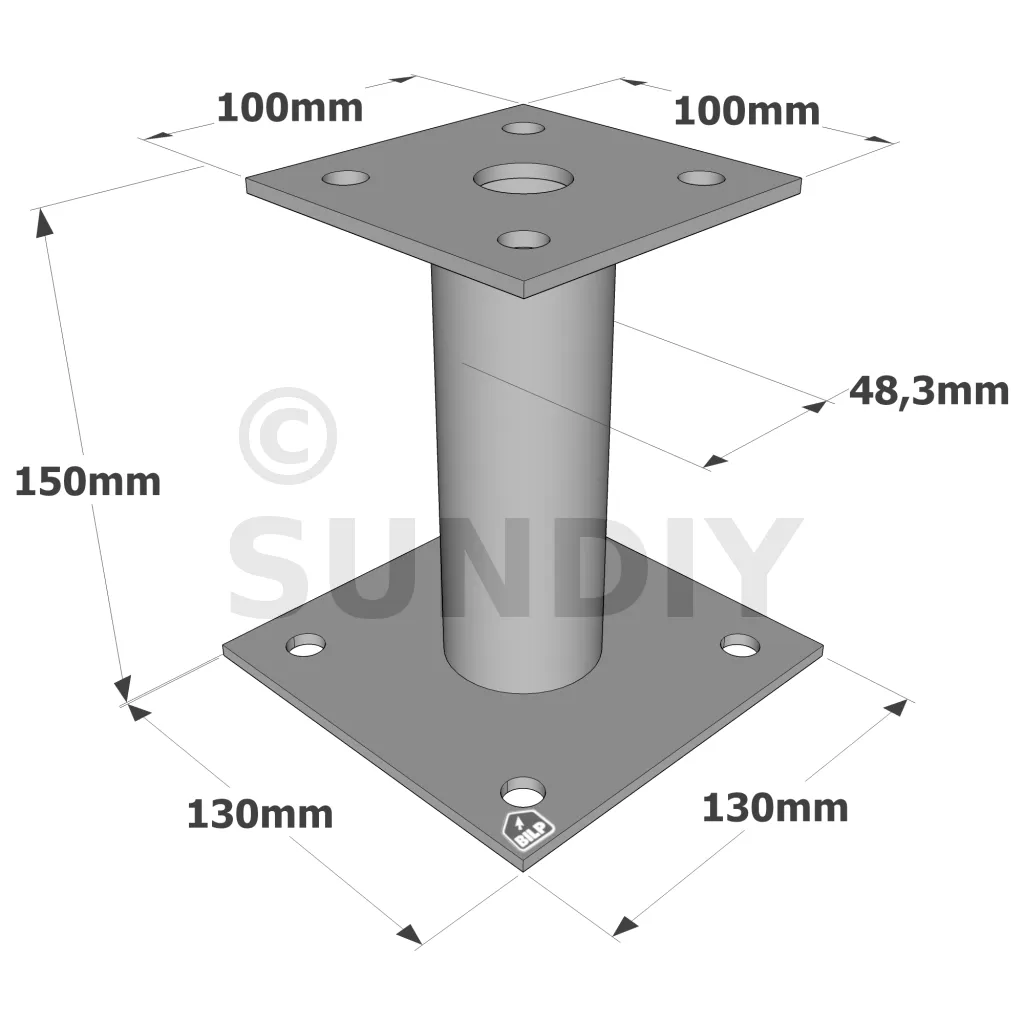

Dimensions et perçages
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
| PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Bois sur béton | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Qté | Type | Qté | Type | ||
| PPA100 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
| PPA150 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152)
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques - Bois sur béton | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k* | |||
| Qté | Type | Qté | Type | ||
| PPA100 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
| PPA150 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152)
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau :
Sur béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5 ou alternative FM-753 M10x75/5 3DG (Revêtement adapté pour un usage en extérieur),
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

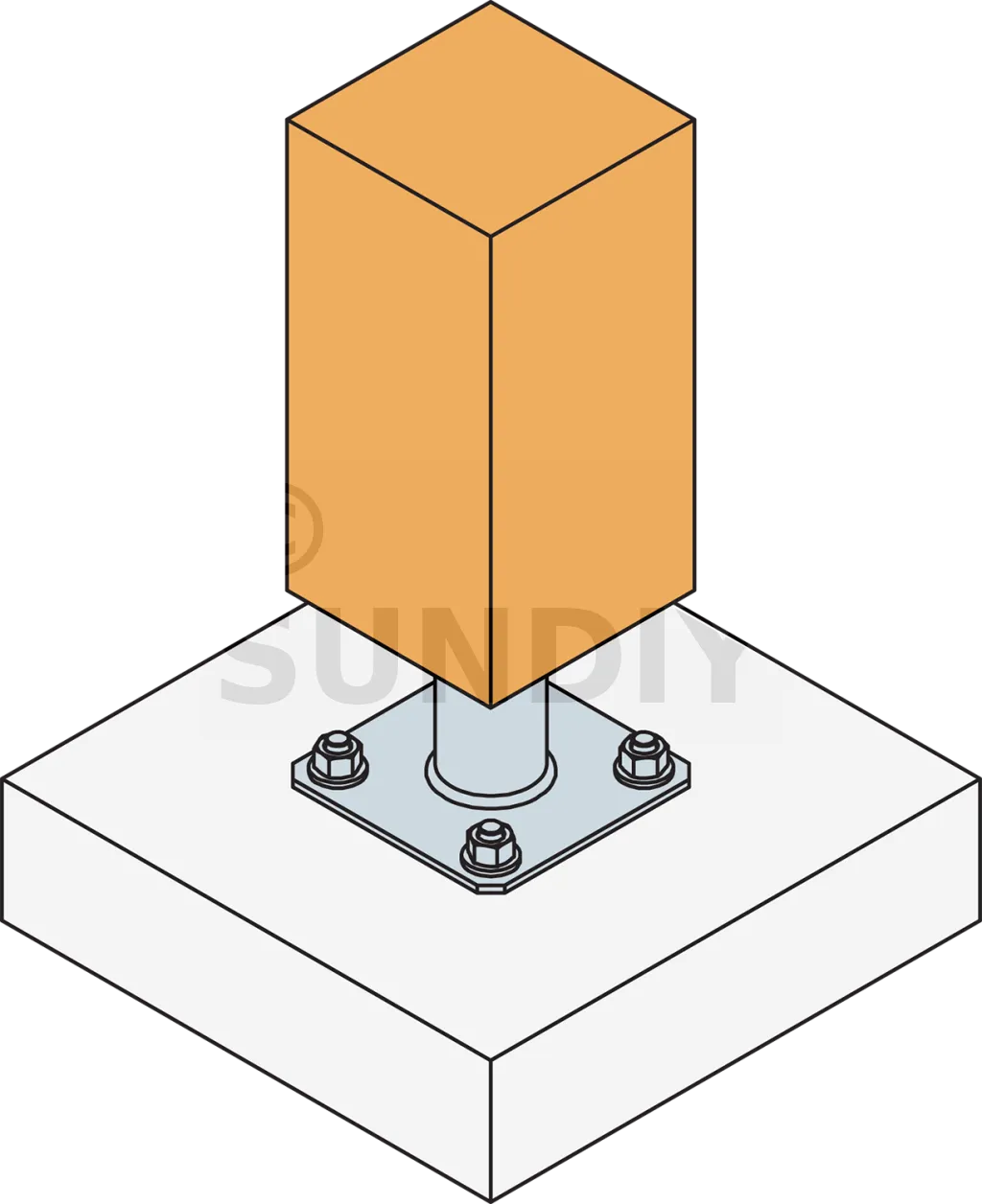

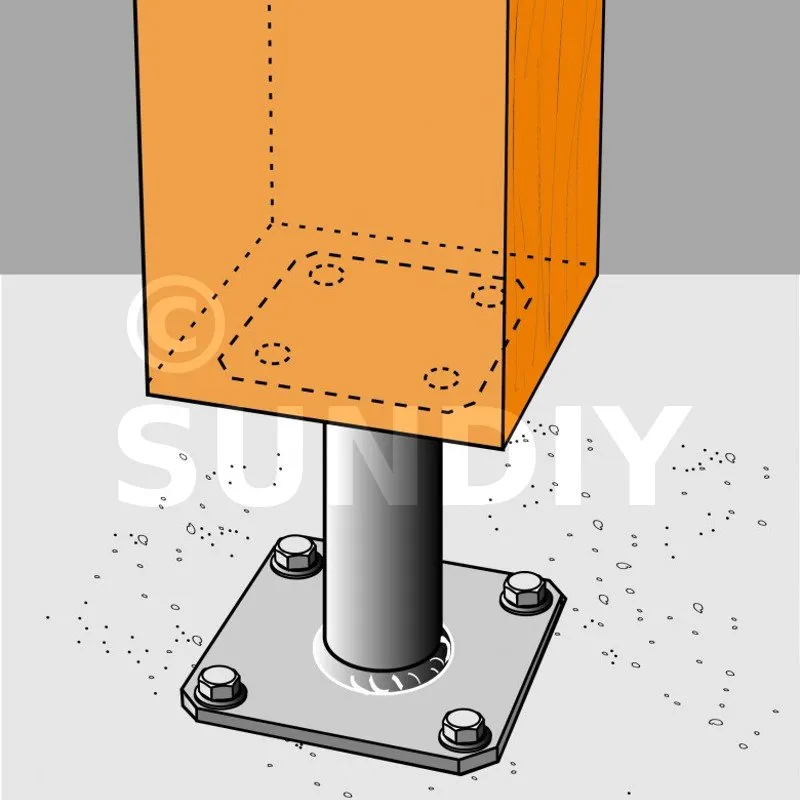

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire) ou vis SSH
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
