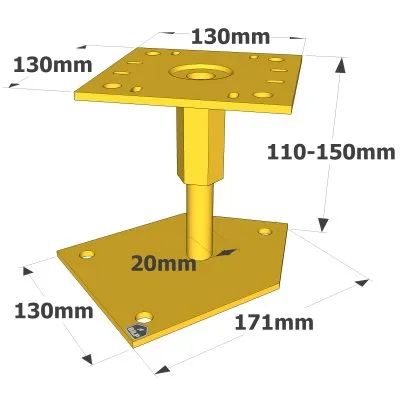

Pied de poteau pour angle de dalle béton, hauteur réglable : 100 à 150 mm - Réf. PBLR

Le pied de poteau réglable pour angle de dalle type PBLR a été conçu afin de répondre aux exigences réglementaires relatives au respect des distances des chevilles mécaniques en bord de dalle béton. Il peut être utilisé indifféremment en angle, au bord ou au centre de la dalle.

EN STOCK
Expédition immédiate disponible pour 8 unité(s).
53€13
  HT  / pied de poteau
(63.75 € TTC)

  • Référence
    PBLR
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025 bichromaté Zn12/C suivant NF EN ISO 2081
  • Marque
    SIMPSON Strong-Tie

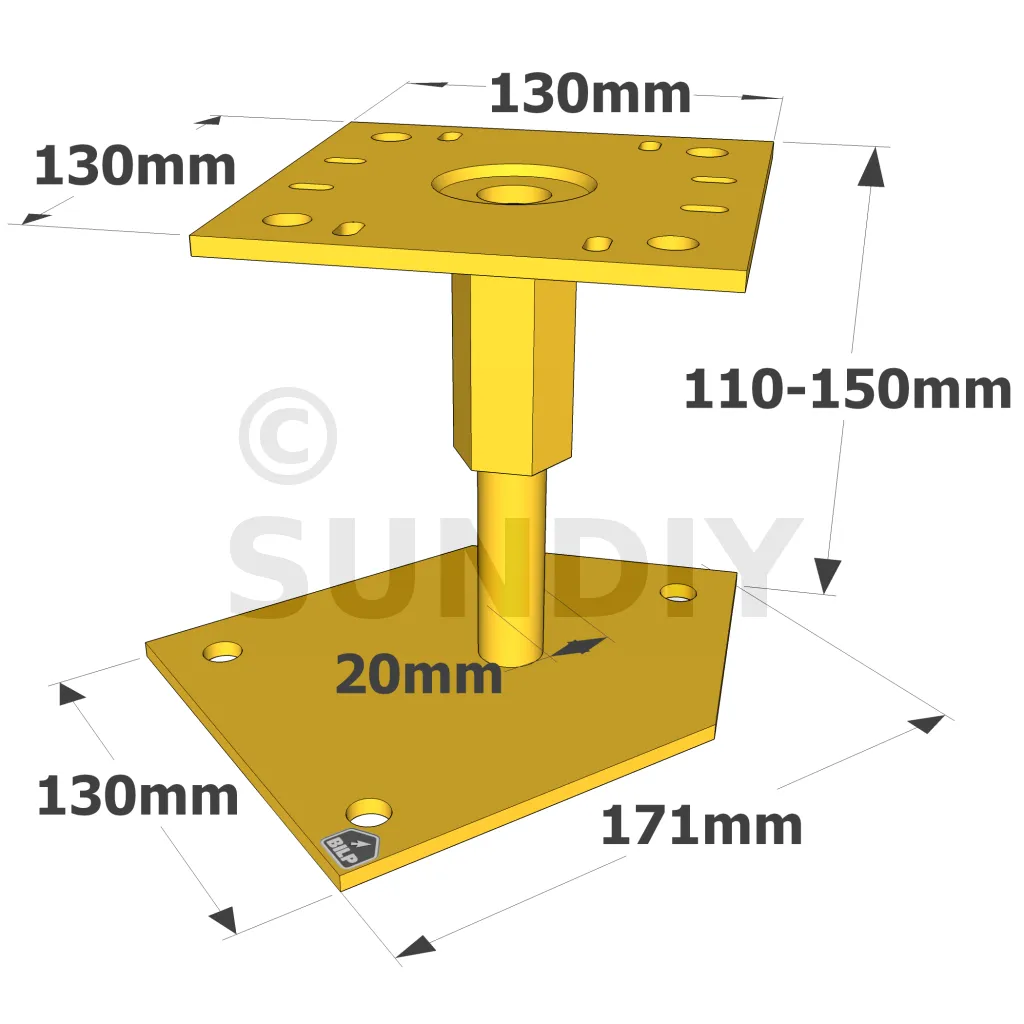

  • Largeur petite platine (C)
    130mm
  • Largeur grande platine (D)
    85mm
  • Largeur petite platine (A)
    130mm
  • Hauteur (B)
    100 à 150mm
  • Largeur grande platine (G)
    71mm
  • Perçages platine haute
    8Ø6x12 - 4Ø12mm

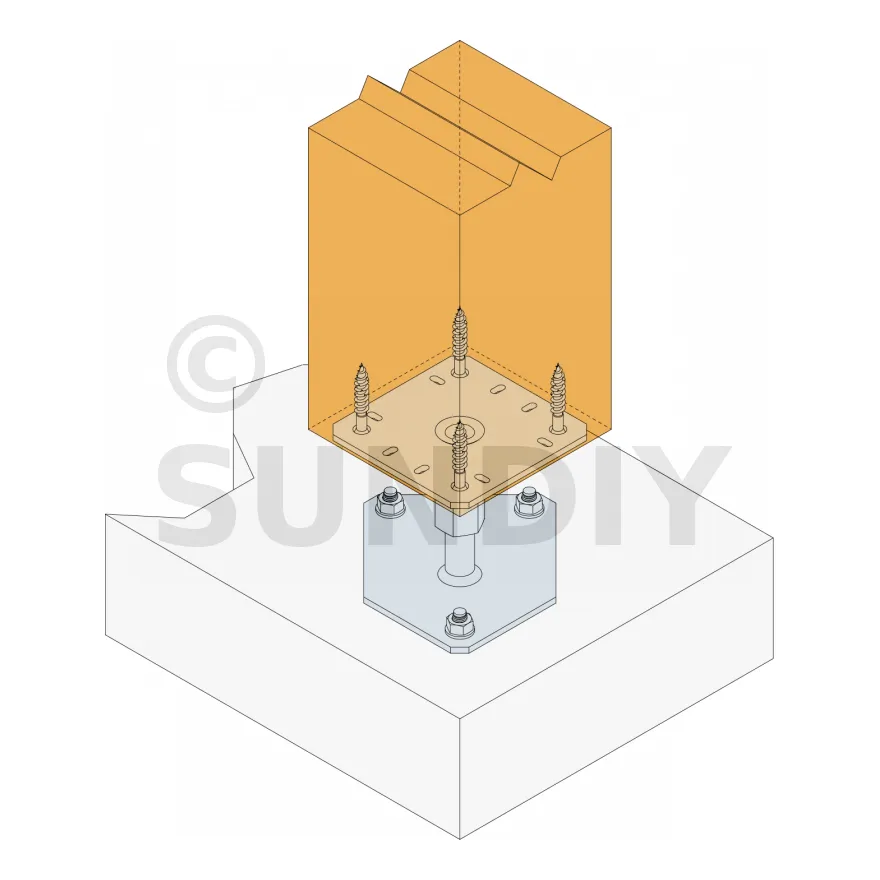

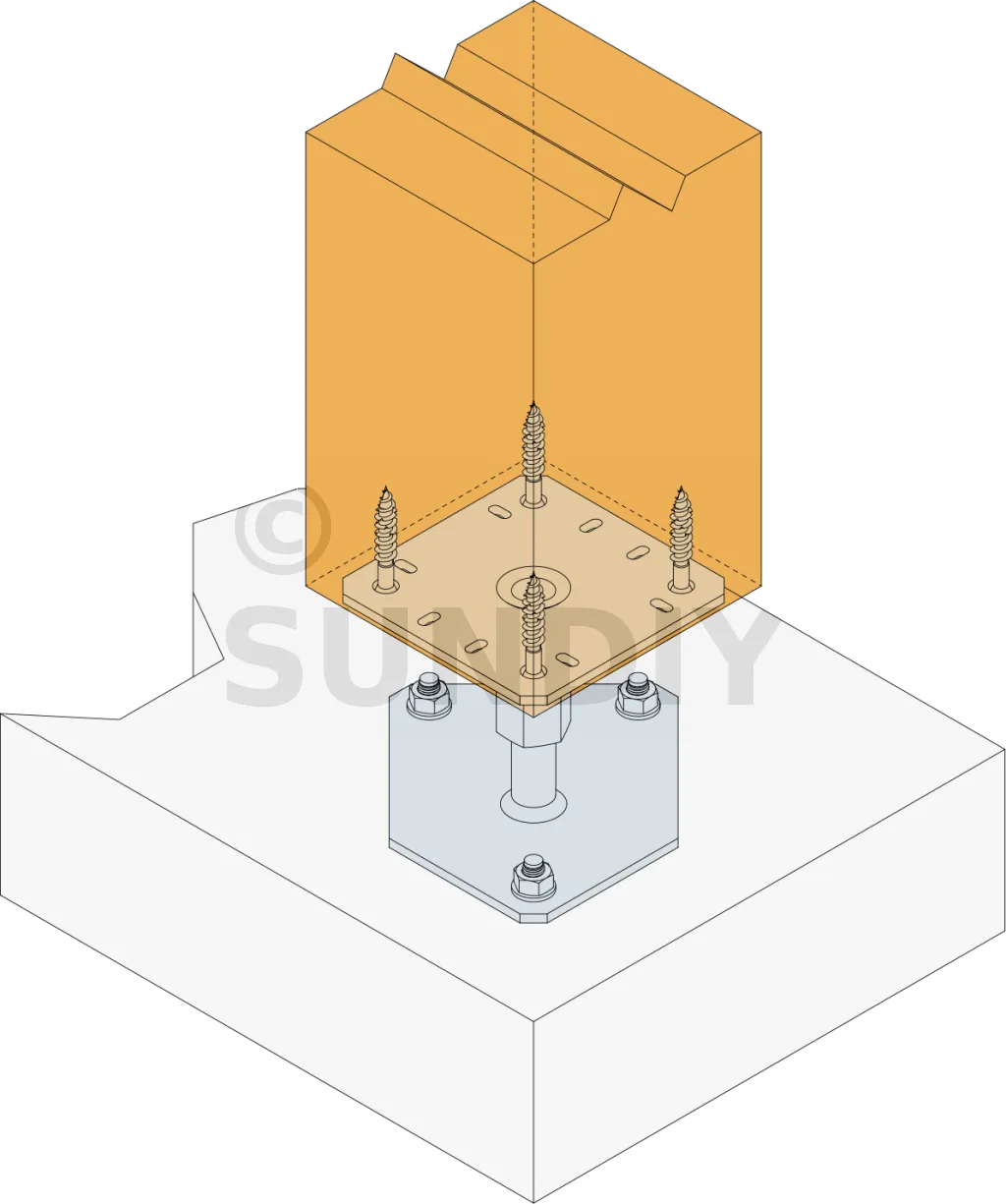

  • Connexion bois sur support rigide
    Sur poteau : 4 tirefonds LAG Ø10x80 ; sur béton : 4Ø10 (goujons WA ; tige filetée)
  • Perçages platine basse
    3Ø12mm
  • Charge maximale admissible en compression
    2.87 tonnes

Pied de poteau réglable pour angle de dalle béton

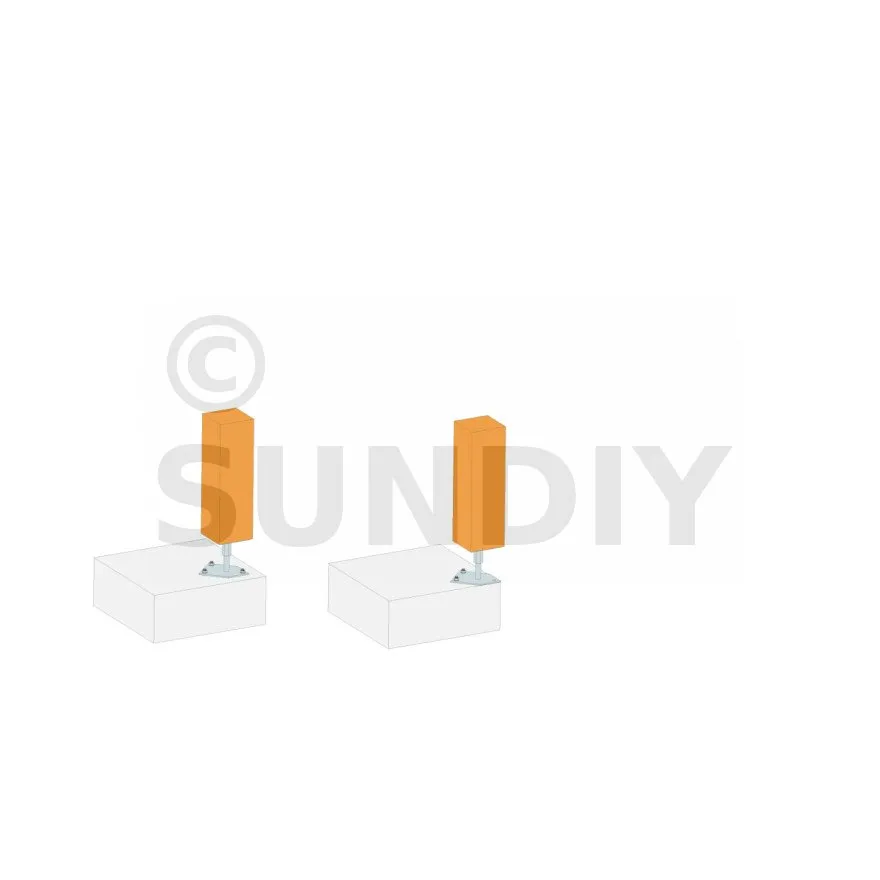

Les pieds de poteau type PBLR ont été conçus afin de répondre aux exigences réglementaires relatives au respect des distances des chevilles mécaniques en bord de dalle béton. Ils peuvent être utilisés indifféremment en angle, au bord ou au centre de la dalle.

Caractéristiques :

Matière :

  • Acier S235JR suivant NF EN 10025.
  • Finition électrozinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081.

Avantages :

  • Réglable sur chantier,
  • Conception adaptée à la réglementation pour une installation en coin de dalle,
  • Permet de respecter les distances aux bords des goujons.

Applications

Support :

  • Porteur : bois, béton, acier.
  • Porté : bois massif, bois composite, bois lamellé collé.

Domaines d’utilisation :

  • Fixation de garde corps,
  • Fixation de barrière intérieure...

Données techniques

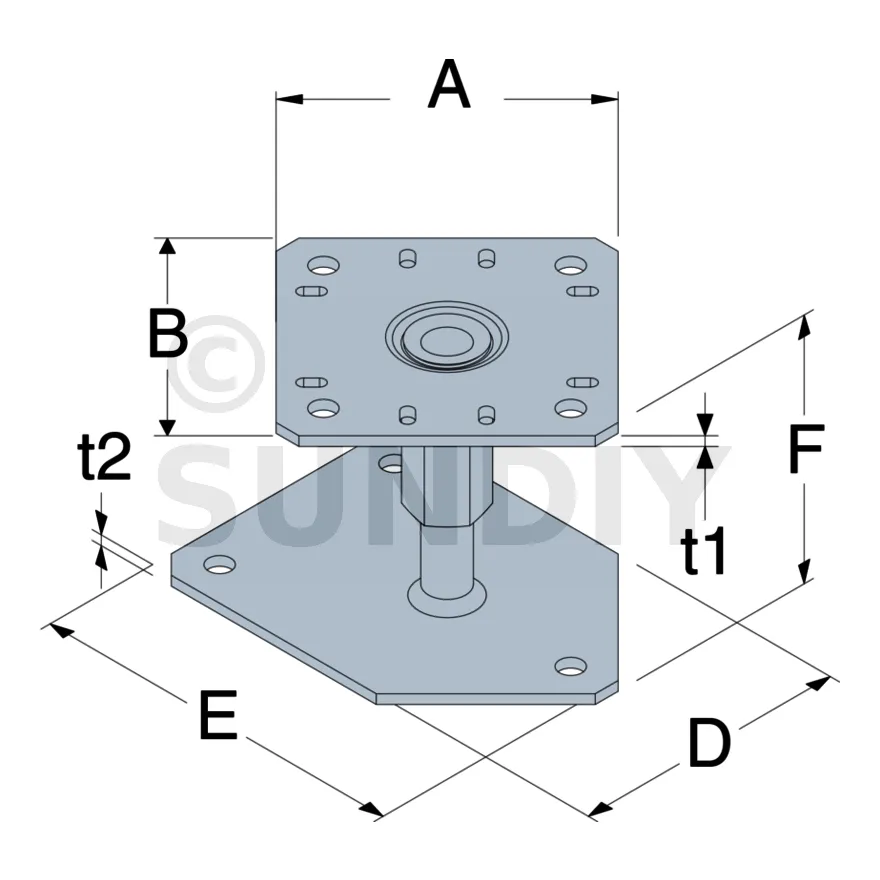

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø6x12 Ø12 Ø12
PBLR 130 130 130 171 110-150 20 5 8 4 3

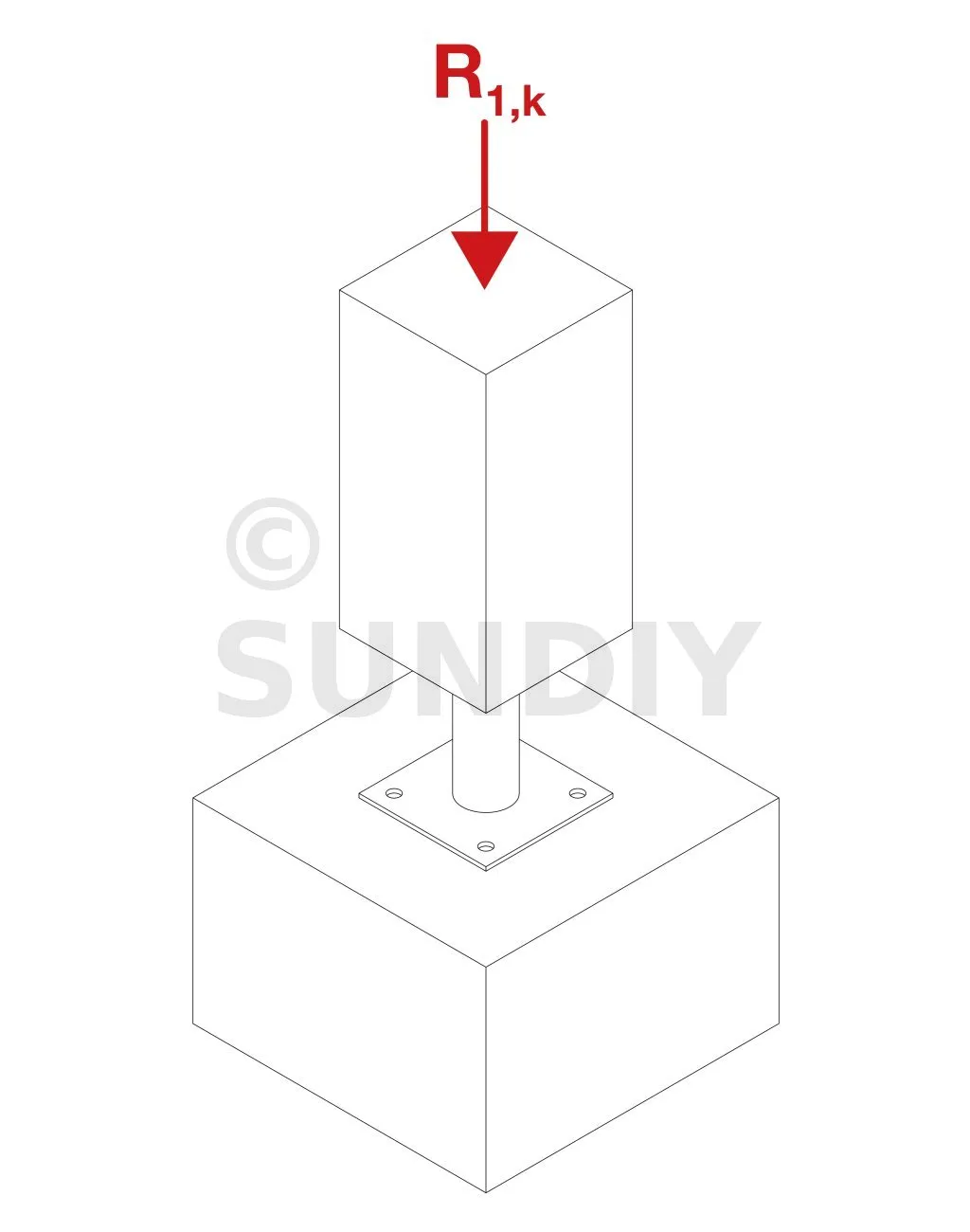

Valeurs Caractéristiques - Bois sur béton
RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Quantité Type Quantité Type
PBLR 4 Ø10 4 Ø10* 51.1/kmod^0.5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton
RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k**
Quantité Type Quantité Type
PBLR 4 Ø10 4 Ø10* 61

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
