Etrier à âme intérieure pour le BOIS - Réf. ETNM155/130/2

EN STOCK
Expédition immédiate disponible pour 23 unité(s).
17€33
  HT  / Etrier
(20.79 € TTC)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    ETNM155/130/2
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346. Epaisseur 2 mm
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    155mm
  • Hauteur maximale du bois porté
    230mm
  • Code EAN
    3523140202259
  • Largeur
    70mm
  • Profondeur
    130mm
  • Perçages sur porté
    2Ø13mm
  • Perçages sur porteur
    6Ø13mm - 15Ø5mm
  • Fixation solive sur poutre - clouage total
    Porteur : 15XCNA4,0X50 - Porté : 2XSTD12
  • Fixation solive sur poteau
    Porteur : 10XCNA4,0X50 - Porté : 2XSTD12
  • Entraxe E1
    99mm
  • Entraxe E2
    35mm
  • Entraxe E3
    90mm

Étriers en âme intérieures

L‘étrier à âme intérieure permet un assemblage discret sur support bois. Le talon intérieur positionne l’étrier par rapport au bois facilitant le montage des broches.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur 2 mm

Avantages :

  • Assemblage invisible,
  • Fixation sur bois,
  • Mise en œuvre optimisée conforme aux Eurocodes.

Applications

Support :

Porteur :

bois massif, bois composite, lamellé-collé.

Porté :

bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Solives
  • Pannes
  • Poutres lisses et montants

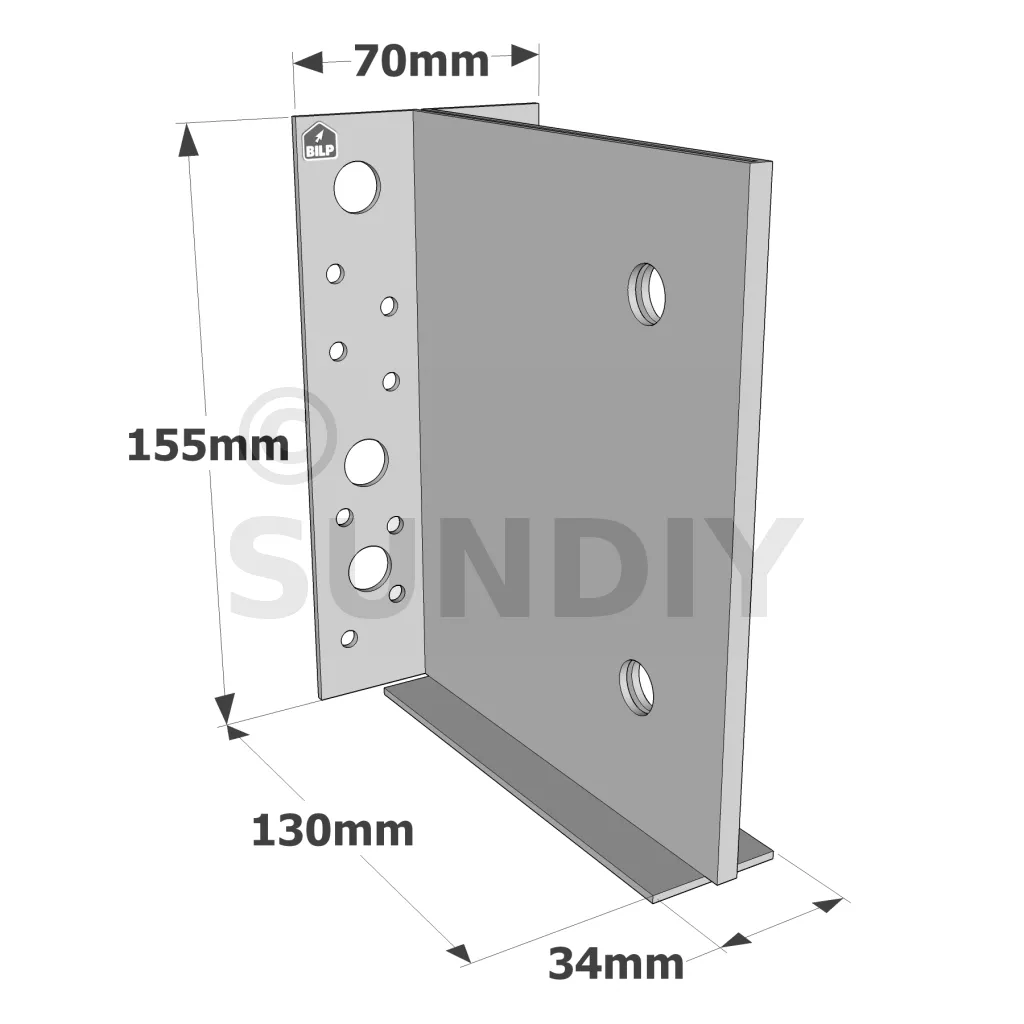

Dimensions


RéférencesDimensions poutre [mm]Dimensions bois porteur [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur Largeur poteau Hauteur (A) Profondeur (B) largeur (C) largeur (D) Epaisseur (t1) Epaisseur (t2) Ø13 Ø5 Ø13
Min. Max. Max. Min.
ETNM135/130/2 70 160 200 92 135 130 70 34 2 5.5 5 14 2
ETNM155/130/2 70 160 230 92 155 130 70 34 2 5.5 6 15 2
ETNM185/130/2 70 160 270 92 185 130 70 34 2 5.5 6 18 2
ETNM230/130/2 80 160 345 92 230 130 80 34 2 5.5 6 22 3

Valeurs caractéristiques - Solive sur poutre
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Quantité Type Quantité Type Longueur de broches [mm]
60 80 100 120 140 160
ETNM135/130/2 14 CNA4,0x50 2 STD12 11.7 12.2 13.1 14.2 15.4 16.6
ETNM155/130/2 15 CNA4,0x50 2 STD12 14.4 15 16 17.2 18.6 20
ETNM185/130/2 18 CNA4,0x50 2 STD12 17.1 17.8 18.9 20.4 22 23.8
ETNM230/130/2 22 CNA4,0x50 3 STD12 26.2 27 28.6 30.6 32.8 35.1

Valeurs caractéristiques - Solive sur poteau
RéférencesValeurs caractéristiques - Solive sur poteau
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Quantité Type Quantité Type Longueur de broches [mm]
60 80 100 120 140 160
ETNM135/130/2 11 CNA4,0x50 2 STD12 11 11.6 12.5 13.6 14.7 15.9
ETNM155/130/2 10 CNA4,0x50 2 STD12 13.1 13.7 14.7 15.8 17.1 18.4
ETNM185/130/2 12 CNA4,0x50 2 STD12 15.5 16.2 17.3 18.7 20.3 21.9
ETNM230/130/2 18 CNA4,0x50 3 STD12 25.1 25.9 27.4 29.2 31.3 33.4
