Étrier à encoche

L’étrier TU à âme intérieure permet un assemblage invisible. L‘encoche en tête facilite la pose sur le chantier.

Caractéristiques

Matière

  • Acier S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3 mm.

Avantages

  • Assemblage invisible,
  • Mise en œuvre optimisée conforme aux Eurocodes,
  • Utilisable en angle (préciser l’angle à la commande),
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations.

Applications

Support

  • Porteur : bois massif, lamellé-collé, bois composite,
  • Porté : bois massif, lamellé-collé, bois composite.

Domaines d’utilisation

  • Solives,
  • Pannes,
  • Poutres porteuses, ...

Données techniques

Dimensions


RéférencesDimensions poutre [mm]Dimensions bois porteur [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur Largeur poteau A B C t Ø5 Ø8,5 Ø12,5
Min. Max. Min β=0 Min β≠0 Max. Min.
TU12 45 120 120 160 200 68 96 97.5 40 3 6 4 -
TU16 60 160 160 190 240 88 134 104.5 60 3 18 - 3

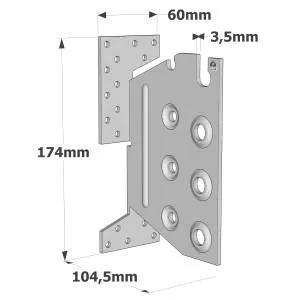

TU20 60 160 200 225 280 88 174 104.5 60 3 22 - 4

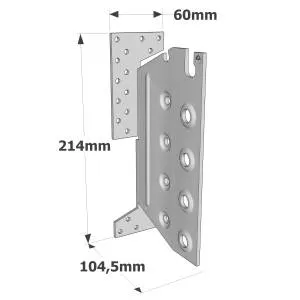

TU24 60 160 240 260 300 88 214 104.5 60 3 26 - 5
TU28 60 160 280 295 340 88 254 104.5 60 3 30 - 6

Valeurs Caractéristiques - Solive sur poutre - Clouage total


RéférencesValeurs Caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 120 140 160 45 60 80 100 120 140 160 45 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 7.6 8.1 9 10.1 10.7 10.7 10.7 5.7 6.1 6.8 7.6 8 8 8 0.9 1.1 1.6 2.1 2.7 3.2 3.7 4.5
TU16 18 CNA4,0x50 3 STD12 - 17.5 18.1 19.2 20.5 22 23.5 - 11.7 12.1 12.8 13.7 14.7 15.7 - 1.6 2.2 2.9 3.6 4.4 5.1 7.5
TU20 22 CNA4,0x50 4 STD12 - 26.7 27.6 29.2 31.1 33.3 35.6 - 20 20.7 21.9 23.3 25 26.7 - 2.2 2.9 3.8 4.6 5.6 6.4 9.8
TU24 26 CNA4,0x50 5 STD12 - 36.6 37.7 39.8 42.5 45.4 48.3 - 29.3 30.2 31.8 34 36.3 38.6 - 2.7 3.6 4.7 5.8 6.7 7.9 12.1
TU28 30 CNA4,0x50 6 STD12 - 46.9 48.3 50.9 54.1 57.6 61.1 - 39.1 40.3 42.4 45.1 48 50.9 - 3.2 4.4 5.5 6.7 7.9 9.2 14.4

Valeurs Caractéristiques - Solive sur Poteau


RéférencesValeurs Caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 120 140 160 45 60 80 100 120 140 160 45 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 7.6 8.1 9 10.1 10.7 - - 5.7 6.1 6.8 7.6 8 - - 0.9 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 14 CNA4,0x50 3 STD12 - 16.1 16.7 17.7 19 20.4 21.9 - 10.7 11.1 11.8 12.7 13.6 14.6 - 1.6 2.2 2.9 3.6 4.4 5.1 6.4
TU20 14 CNA4,0x50 4 STD12 - 22.9 23.7 25.1 26.8 28.6 30.1 - 17.2 17.8 18.8 20.1 21.5 22.6 - 2.2 2.9 3.8 4.6 5.6 6.4 7.6
TU24 18 CNA4,0x50 5 STD12 - 31.9 33 34.8 36.9 38.9 39.9 - 25.5 26.4 27.8 29.5 31.1 31.9 - 2.7 3.6 4.7 5.8 6.7 7.9 9.8
TU28 18 CNA4,0x50 6 STD12 - 38 38.9 39.9 39.9 39.9 39.9 - 31.7 32.4 33.3 33.3 33.3 33.3 - 3.2 4.4 5.5 6.7 7.9 9.2 9.8

Valeurs Caractéristiques - Solive sur poutre avec pente - Clouage total


RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=90°
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=15° R1,k - Pente β=30° R1,k - Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 120 140 160 45 60 80 100 120 140 160 45 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 7.6 8.1 9 10.1 10.7 10.7 10.7 7.6 8.1 9 10.1 10.7 10.7 10.7 7.6 8.1 9 10.1 10.7 10.7 10.7
TU16 18 CNA4,0x50 3 STD12 - 16.9 17.4 18.3 19.4 20.7 22.1 - 16.5 16.8 17.5 18.5 19.6 20.8 - 15.9 16.4 17 17.9 18.9 20
TU20 22 CNA4,0x50 4 STD12 - 25.8 26.4 27.8 29.5 31.4 33.5 - 25.1 25.6 26.7 28.1 29.8 31.6 - 24.4 25.1 26.1 27.4 28.9 30.5
TU24 26 CNA4,0x50 5 STD12 - 35.4 36.2 38 40.2 42.8 45.5 - 34.3 35.2 36.6 38.6 40.8 43.2 - 33.6 34.7 36 37.8 39.8 42
TU28 30 CNA4,0x50 6 STD12 - 45.5 46.4 48.6 51.4 54.5 57.8 - 44 45.3 47.1 49.5 52.3 55.2 - 43.4 44.9 46.5 48.7 51.3 53.9

Valeurs caractéristiques - Solive sur poteau avec pente - clouage total


RéférencesValeurs Caractéristiques - Solive sur poteau - avec pente et angle α=90°
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30° R1,k - Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 45 60 80 100 120 45 60 80 100 120 45 60 80 100 120
TU12 6 CNA4,0x50 4 STD8 7 6.8 7.2 7.9 8.7 9.3 6.6 6.9 7.5 8.2 9 6.4 6.6 7.1 7.8 8.5
TU16 14 CNA4,0x50 3 STD12 - - 15.9 16.3 17.1 18.1 - 15.4 15.7 16.4 17.2 - 15 15.4 15.9 16.7
TU20 14 CNA4,0x50 4 STD12 - - 24.2 24.8 25.9 27.4 - 23.6 24 25 26.2 - 22.9 23.5 24.4 25.5
TU24 18 CNA4,0x50 5 STD12 - - 33.3 34.1 35.6 37.6 - 32.4 33.1 34.4 36.1 - 31.6 32.6 33.7 35.2
TU28 18 CNA4,0x50 6 STD12 - - 43 43.8 45.8 48.2 - 41.7 42.7 44.3 46.5 - 40.9 42.2 43.7 45.6
