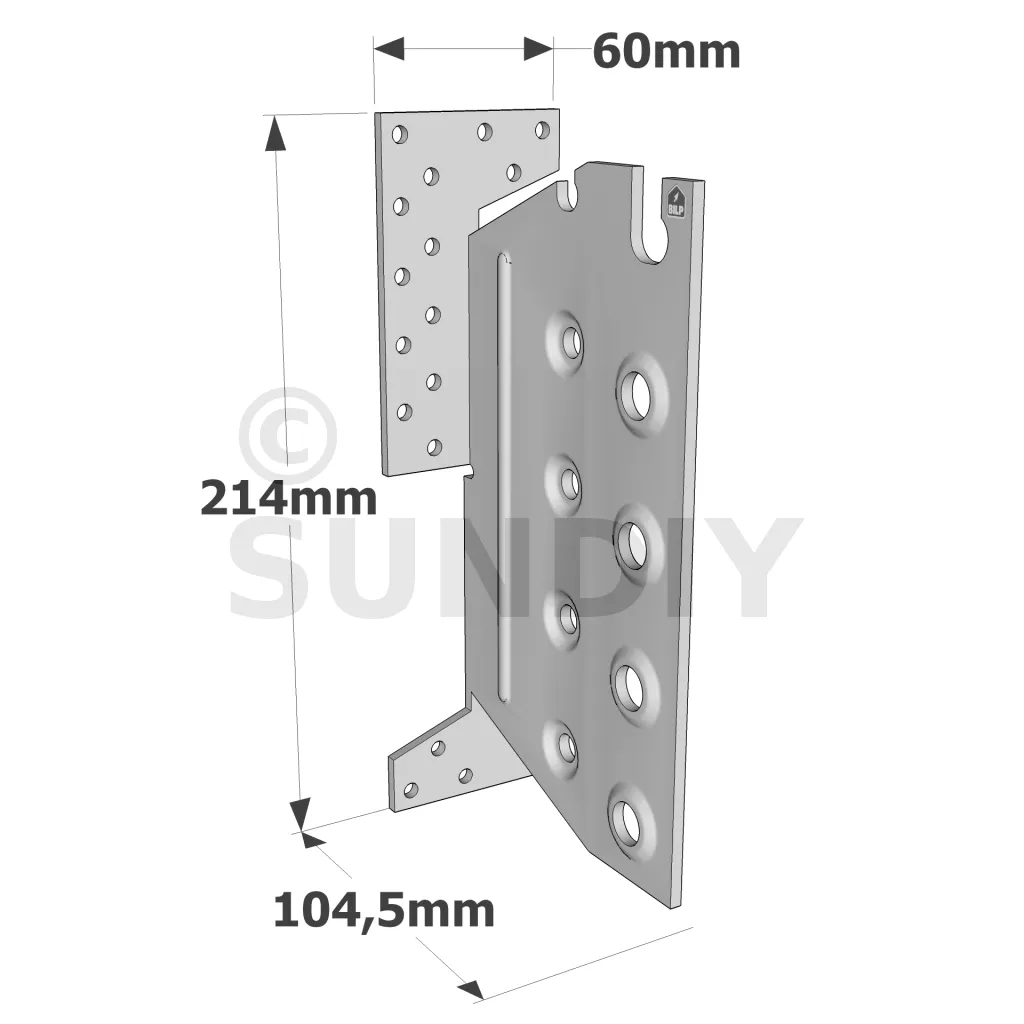

Étrier type U à âme intérieure 60x214x104.5 mm - Réf. TU24

Name: Étrier type U à âme intérieure 60x214x104.5 mm
Brand: SIMPSON Strong-Tie
SKU: REF-TU24
Price: 24.79 EUR
Availability: InStock

EN STOCK

Expédition immédiate disponible pour 15 unité(s).

24€⁷⁹

HT / Étrier

(29.75 € TTC)

Hauteur :
- 214mm
Autres choix

Référence

TU24
Fabrication

Française
Matériau

Acier S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie
Perçages sur porté

5Ø12,5mm
Epaisseur

3.5mm
Largeur poteau min.

88mm
Largeur poutre min.

60mm
Largeur poutre max.

160mm
Hauteur poutre min. (β=0)

240mm
Hauteur poutre min. (β≠0)

260mm
Hauteur poutre max.

300mm
Profondeur

104.5mm
Largeur

60mm
Perçages sur porteur

26Ø5mm
Fixation solive sur poutre - clouage total

Porteur : 26XCNA4,0x50 - Porté : 5XSTD12
Fixation solive sur poteau

Porteur : 18XCNA4,0x50 - Porté : 5XSTD12
Fixation solive sur poutre avec pente - clouage total

Porteur : 26XCNA4,0x50 - Porté : 5XSTD12
Fixation solive sur poteau avec pente - clouage total

Porteur : 18XCNA4,0x50 - Porté : 5XSTD12

Étrier à encoche

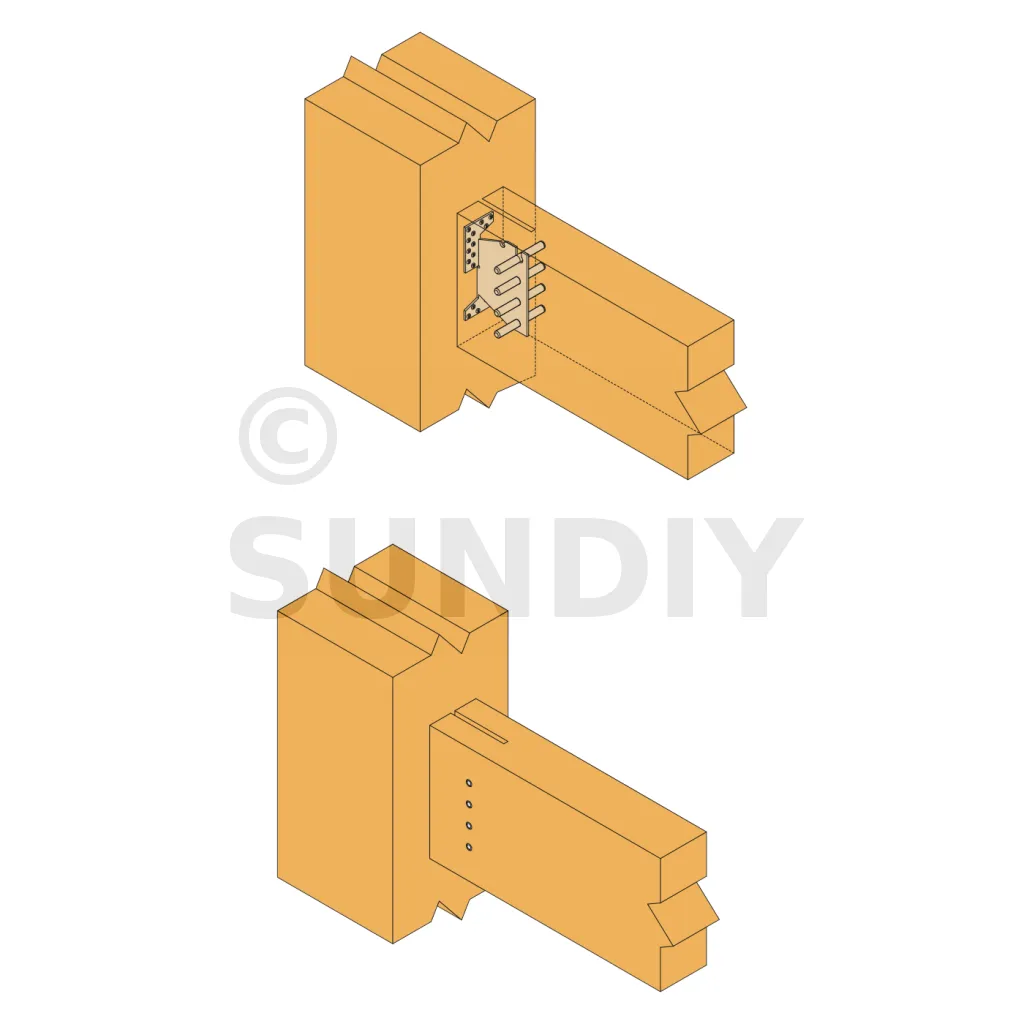

L’étrier TU à âme intérieure permet un assemblage invisible. L‘encoche en tête facilite la pose sur le chantier.

Caractéristiques

Matière

Acier S250GD + Z275 suivant NF EN 10346,
Épaisseur : 3 mm.

Avantages

Assemblage invisible,
Mise en œuvre optimisée conforme aux Eurocodes,
Utilisable en angle (préciser l’angle à la commande),
Tenue au feu 1/2h ou 1h en suivant certaines préconisations.

Applications

Support

Porteur : bois massif, lamellé-collé, bois composite,
Porté : bois massif, lamellé-collé, bois composite.

Domaines d’utilisation

Solives,
Pannes,
Poutres porteuses, ...

Données techniques

Dimensions

Références	Dimensions poutre [mm]					Dimensions bois porteur [mm]	Dimensions [mm]				Perçages sur porteur	Perçages sur porté
	Largeur		Hauteur			Largeur poteau	A	B	C	t	Ø5	Ø8,5	Ø12,5
	Min.	Max.	Min β=0	Min β≠0	Max.	Min.
TU12	45	120	120	160	200	68	96	97.5	40	3	6	4	-
TU16	60	160	160	190	240	88	134	104.5	60	3	18	-	3
TU20	60	160	200	225	280	88	174	104.5	60	3	22	-	4
TU24	60	160	240	260	300	88	214	104.5	60	3	26	-	5
TU28	60	160	280	295	340	88	254	104.5	60	3	30	-	6

Valeurs Caractéristiques - Solive sur poutre - Clouage total

Références	Valeurs Caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k							R2,k							R3,k							R4,k
	Qté	Type	Qté	Type	Longueur de broches [mm]								Longueur de broches [mm]							Longueur de broches [mm]
					45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	5.7	6.1	6.8	7.6	8	8	8	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	18	CNA4,0x50	3	STD12	-	17.5	18.1	19.2	20.5	22	23.5	-	11.7	12.1	12.8	13.7	14.7	15.7	-	1.6	2.2	2.9	3.6	4.4	5.1	7.5
TU20	22	CNA4,0x50	4	STD12	-	26.7	27.6	29.2	31.1	33.3	35.6	-	20	20.7	21.9	23.3	25	26.7	-	2.2	2.9	3.8	4.6	5.6	6.4	9.8
TU24	26	CNA4,0x50	5	STD12	-	36.6	37.7	39.8	42.5	45.4	48.3	-	29.3	30.2	31.8	34	36.3	38.6	-	2.7	3.6	4.7	5.8	6.7	7.9	12.1
TU28	30	CNA4,0x50	6	STD12	-	46.9	48.3	50.9	54.1	57.6	61.1	-	39.1	40.3	42.4	45.1	48	50.9	-	3.2	4.4	5.5	6.7	7.9	9.2	14.4

Valeurs Caractéristiques - Solive sur Poteau

Références	Valeurs Caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k							R2,k							R3,k							R4,k
	Qté	Type	Qté	Type	Longueur de broches [mm]							Longueur de broches [mm]							Longueur de broches [mm]
					45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	-	-	5.7	6.1	6.8	7.6	8	-	-	0.9	1.2	1.7	2.2	2.8	3.3	3.8	4.9
TU16	14	CNA4,0x50	3	STD12	-	16.1	16.7	17.7	19	20.4	21.9	-	10.7	11.1	11.8	12.7	13.6	14.6	-	1.6	2.2	2.9	3.6	4.4	5.1	6.4
TU20	14	CNA4,0x50	4	STD12	-	22.9	23.7	25.1	26.8	28.6	30.1	-	17.2	17.8	18.8	20.1	21.5	22.6	-	2.2	2.9	3.8	4.6	5.6	6.4	7.6
TU24	18	CNA4,0x50	5	STD12	-	31.9	33	34.8	36.9	38.9	39.9	-	25.5	26.4	27.8	29.5	31.1	31.9	-	2.7	3.6	4.7	5.8	6.7	7.9	9.8
TU28	18	CNA4,0x50	6	STD12	-	38	38.9	39.9	39.9	39.9	39.9	-	31.7	32.4	33.3	33.3	33.3	33.3	-	3.2	4.4	5.5	6.7	7.9	9.2	9.8

Valeurs Caractéristiques - Solive sur poutre avec pente - Clouage total

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=90°
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=15°							R1,k - Pente β=30°							R1,k - Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]							Longueur de broches [mm]							Longueur de broches [mm]
					45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7
TU16	18	CNA4,0x50	3	STD12	-	16.9	17.4	18.3	19.4	20.7	22.1	-	16.5	16.8	17.5	18.5	19.6	20.8	-	15.9	16.4	17	17.9	18.9	20
TU20	22	CNA4,0x50	4	STD12	-	25.8	26.4	27.8	29.5	31.4	33.5	-	25.1	25.6	26.7	28.1	29.8	31.6	-	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26	CNA4,0x50	5	STD12	-	35.4	36.2	38	40.2	42.8	45.5	-	34.3	35.2	36.6	38.6	40.8	43.2	-	33.6	34.7	36	37.8	39.8	42
TU28	30	CNA4,0x50	6	STD12	-	45.5	46.4	48.6	51.4	54.5	57.8	-	44	45.3	47.1	49.5	52.3	55.2	-	43.4	44.9	46.5	48.7	51.3	53.9

Valeurs caractéristiques - Solive sur poteau avec pente - clouage total

Références	Valeurs Caractéristiques - Solive sur poteau - avec pente et angle α=90°
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k - Pente β=0°	R1,k - Pente β=15°					R1,k - Pente β=30°					R1,k - Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]					Longueur de broches [mm]
					45	45	60	80	100	120	45	60	80	100	120	45	60	80	100	120
TU12	6	CNA4,0x50	4	STD8	7	6.8	7.2	7.9	8.7	9.3	6.6	6.9	7.5	8.2	9	6.4	6.6	7.1	7.8	8.5
TU16	14	CNA4,0x50	3	STD12	-	-	15.9	16.3	17.1	18.1	-	15.4	15.7	16.4	17.2	-	15	15.4	15.9	16.7
TU20	14	CNA4,0x50	4	STD12	-	-	24.2	24.8	25.9	27.4	-	23.6	24	25	26.2	-	22.9	23.5	24.4	25.5
TU24	18	CNA4,0x50	5	STD12	-	-	33.3	34.1	35.6	37.6	-	32.4	33.1	34.4	36.1	-	31.6	32.6	33.7	35.2
TU28	18	CNA4,0x50	6	STD12	-	-	43	43.8	45.8	48.2	-	41.7	42.7	44.3	46.5	-	40.9	42.2	43.7	45.6

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Informations sur les distances entre les broches

Fixations
Sur porteur bois (exemple : La poutre sur laquelle les étriers seront fixés) :

Pointes annelées CNA Ø4.0x50 mm ou vis CSA Ø5.0x40 mm.

Sur porté (exemple : La poutre que l’étrier va soutenir) :
Broches en acier S235JR type STD12 :

Pour l’étrier TU12 : Ø 8 mm type STD8,
Pour les étriers TU16 à 28 : Ø 12 mm type STD12.

La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.

Support béton et acier :
La mise en œuvre des étriers est déconseillée sur support béton ou acier du fait de l’encombrement des boulons qui rendent la distance du bout du bois avec les broches non-conformes à l’Eurocode 5.

Pour connaître le nombre de pointes ou de vis nécessaires à la fixation des étriers sur le porteur, veuillez consulter les tableaux dans l’onglet "Description" ou l’onglet "Caractéristiques" de chaque fiche produit.

Installation
1. Réaliser une entaille verticale dans la poutre portée (largeur 6 mm pour le TU12 et largeur 9 mm pour les TU16 à TU28).
2. Identifier la position des broches sur la poutre avant de percer transversalement.
3. Insérer uniquement la première broche dans la poutre sur la partie supérieure (diamètre de perçage fonction du diamètre de la broche).
4. Réaliser un lamage d’une profondeur de 6 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis.
6. Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier.
7. Mettre en place les broches restantes.

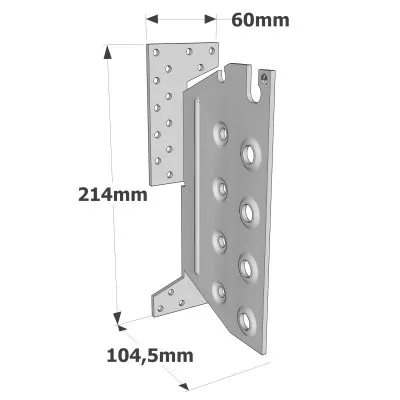

Étrier type U à âme intérieure 60x214x104.5 mm - Réf. TU24
