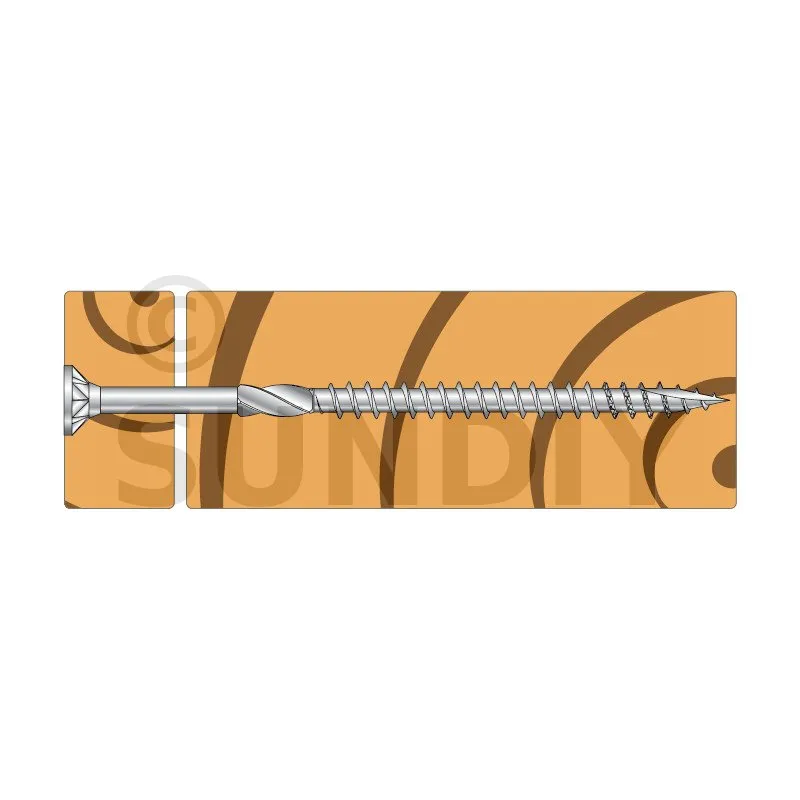

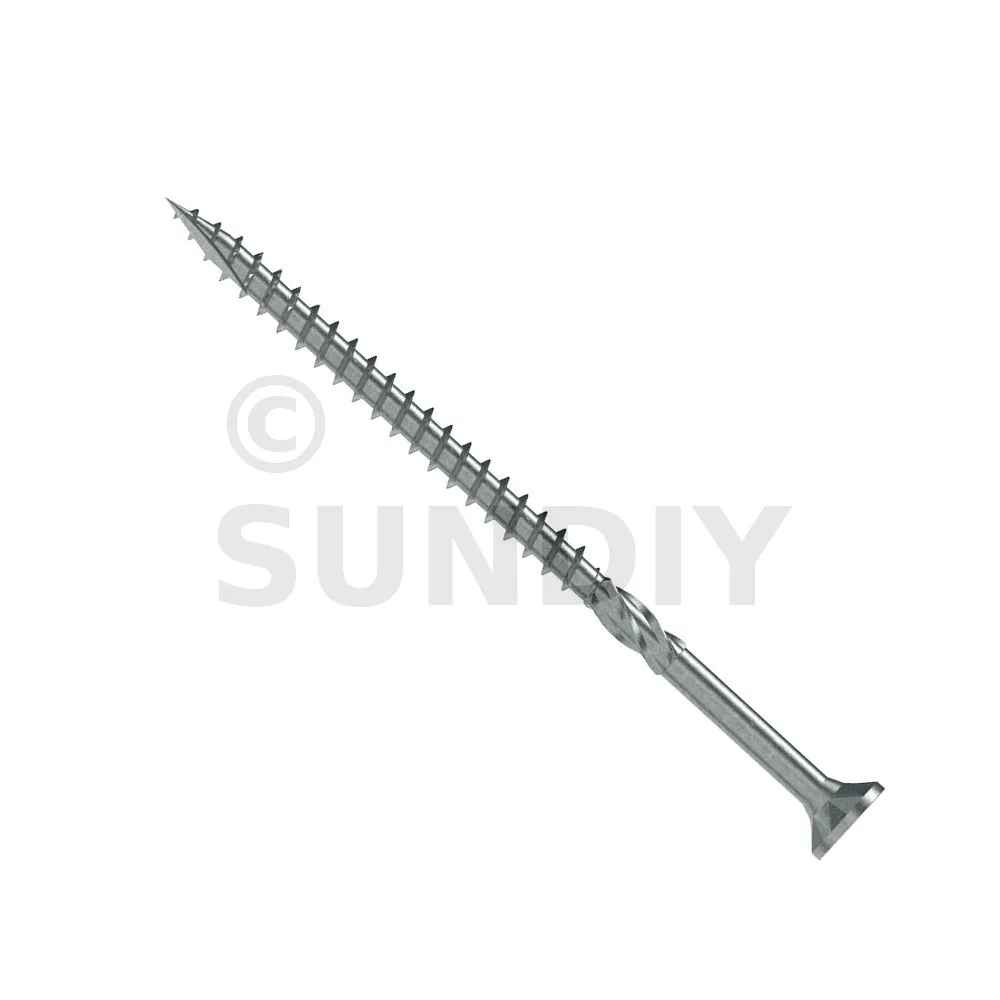

Vis bois tête fraisée SIMPSON TTUFS, pour l’INTERIEUR

La vis bois polyvalente à tête fraisée TTUFS est préconisée pour les assemblages bois en intérieur.

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto

Caractéristiques

Déclarations de performance : FR-DoP-h17/0010

Matière

  • Acier électrozingué blanc

Avantages

  • Double cône : meilleure résistance à la rupture,
  • Nervures sous tête : peu d’éclat sur la surface du bois,
  • Alésoir : réduit le frottement, facilite la pénétration,
  • Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
  • Pointe anti-fendage : amorce parfaite même dans les bois durs.

Applications

Support

  • Bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

  • Bois massif, lamellés dérivés du bois pour ossatures,
  • Planchers OSB sur poutres en I et solives en bois massif,
  • Montants pour pose de systèmes ITE...

Données techniques

Dimensions


RéférencesCode articleDimensions[mm]

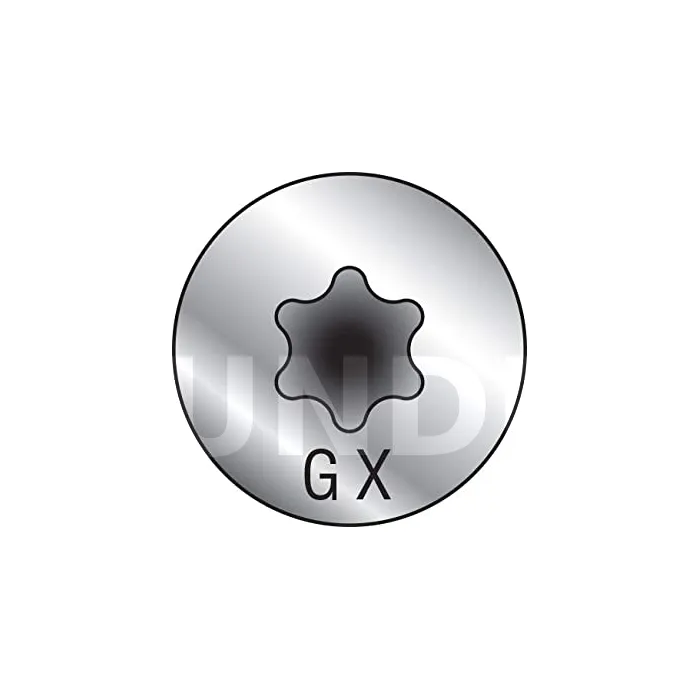

d l da d1 lg Embout
TTUFS3.0X16 74413 3 16 6 2 11 T-10
TTUFS3.0X20 74415 3 20 6 2 15 T-10
TTUFS3.0X25 74416 3 25 6 2 20 T-10
TTUFS3.0X30 74417 3 30 6 2 25 T-10
TTUFS3.5X16 74418 3.5 16 7 2.2 11 T-15
TTUFS3.5X20 74419 3.5 20 7 2.2 15 T-15
TTUFS3.5X25 74420 3.5 25 7 2.2 20 T-15
TTUFS3.5X30 74421 3.5 30 7 2.2 25 T-15
TTUFS3.5X35 74422 3.5 35 7 2.2 30 T-15
TTUFS3.5X40 74423 3.5 40 7 2.2 35 T-15
TTUFS4.0X20 74425 4 20 8 2.5 15 T-20
TTUFS4.0X25 74426 4 25 8 2.5 20 T-20
TTUFS4.0X30 74427 4 30 8 2.5 25 T-20
TTUFS4.0X35 74428 4 35 8 2.5 30 T-20
TTUFS4.0X40 74429 4 40 8 2.5 35 T-20
TTUFS4.0X45 74430 4 45 8 2.5 29 T-20
TTUFS4.0X50 74431 4 50 8 2.5 30 T-20
TTUFS4.5X30 74435 4.5 30 8.4 2.8 25 T-20
TTUFS4.5X35 74436 4.5 35 8.4 2.8 30 T-20
TTUFS4.5X40 74437 4.5 40 8.4 2.8 35 T-20
TTUFS4.5X45 74438 4.5 45 8.4 2.8 29 T-20
TTUFS4.5X50 74439 4.5 50 8.4 2.8 30 T-20
TTUFS4.5X60 74440 4.5 60 8.4 2.8 35 T-20
TTUFS4.5X70 74441 4.5 70 8.4 2.8 40 T-20
TTUFS5.0X30 74373 5 30 9.5 3.2 25 T-25
TTUFS5.0X40 74374 5 40 9.5 3.2 35 T-25
TTUFS5.0X50 74375 5 50 9.5 3.2 30 T-25
TTUFS5.0X60 74376 5 60 9.5 3.2 35 T-25
TTUFS5.0X70 74377 5 70 9.5 3.2 40 T-25
TTUFS5.0X80 74378 5 80 9.5 3.2 40 T-25
TTUFS5.0X90 74379 - 75500 5 90 9.5 3.2 45 T-25
TTUFS6.0X50 74457 6 50 11.6 3.8 30 T-30
TTUFS6.0X60 74458 6 60 11.6 3.8 35 T-30
TTUFS6.0X70 74459 6 70 11.6 3.8 40 T-30
TTUFS6.0X80 74460 6 80 11.6 3.8 40 T-30
TTUFS6.0X90 74461 6 90 11.6 3.8 45 T-30
TTUFS6.0X100 74380 6 100 11.6 3.8 60 T-30
TTUFS6.0X120 74451 6 120 11.6 3.8 70 T-30
TTUFS6.0X140 74452 6 140 11.6 3.8 70 T-30
TTUFS6.0X160 74453 6 160 11.6 3.8 70 T-30
TTUFS6.0X180 74454 6 180 11.6 3.8 70 T-30

Les modèles de diamètres 3.0, 3.5 et 4.0 ne sont pas marqués CE

Propriétés Caractéristiques

RéférencesMoment d’écoulement plastique caractéristique [Nmm]Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]Résistance caractéristique en traction - ftens,k [kN]
TTUFS4.5 5452 19.2 16.8 7.6
TTUFS5.0 7602 13.2 18.2 9.3
TTUFS6.0 12281 17.2 20.3 12.4

Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
