Sabot deux éléments ajustables, hauteur(B) : 150mm profondeur(C) : 90mm

  • picto
  • picto

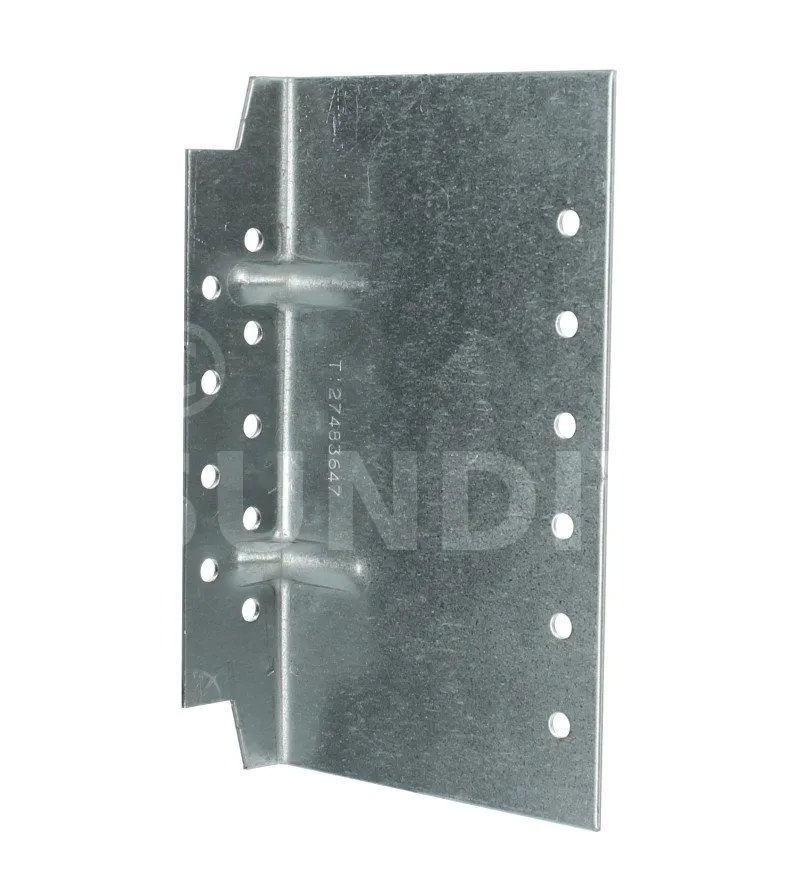

Sabot deux éléments ajustables

Le sabot deux éléments ajustables est utilisé pour une fixation bois sur bois. Il s‘adapte à la largeur de la poutre mais aussi en hauteur. Il suppose une grande flexibilité de montage, permettant de réaliser des assemblages droits ou en pente. Son système de montage original permet une grande facilité d‘utilisation.

Caractéristiques :

Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Mise en œuvre

Fixations

Sur bois :

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
