Étrier à queue d’aronde acier - Réf. ETSN180

EN STOCK

Expédition immédiate disponible pour 11 unité(s).

23€¹⁶

HT / Etrier

(27.79 € TTC)

Largeur (A) :
- 180mm
Conditionnement :
- 1 pièce
Autres choix

Référence

ETSN180
Fabrication

française
Matériau

S250GD + Z275 suivant NF EN 10346
Epaisseur

3mm
Marque

SIMPSON Strong-Tie
Profondeur (C)

150mm
Profondeur (D)

150mm
Largeur (B)

75mm

Étrier queue d’aronde acier

L’étrier à queue d’aronde en acier ETSN est un connecteur innovant et très discret. Il permet de reproduire l’esthétique d’un assemblage traditionnel à queue d’aronde. La partie femelle est placée sur la poutre porteuse avec des vis CSA ou des pointes CNA, tandis que la partie mâle est fixée à l’extrémité de la poutre portée avec les vis à tête plate.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245

Matériau :

S250GD + Z275 suivant EN 10346,
Épaisseur : 3 mm..

Applications

Avantages :

Assemblage invisible,
Aucune fente ou perçage de broche n’est nécessaire, ce qui facilite la Mise en œuvre,
Utilisable dans de multiples applications avec les vis ESCR6.0 de longueur 80 à 160 mm,
Utilisable avec une pente et/ou un angle entre le porté et le porteur,
Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à -
consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Support :

Porteur : bois massif, bois composite, lamellé-collé.
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation :

Solivage sur poutre maîtresse,
Solive sur poteau,
Exclusivement pour des assemblages bois sur bois.

Fixations
Sur poutre portée

Vis tête plate ESCR6.0 de longueur 80 à 160 mm, à choisir en fonction de la hauteur de la poutre portée et de la résistance souhaité.

Sur poutre porteuse

Vis CSA5,0x40 mm ou pointes CNA4,0x50 mm.
Si des CNA sont utilisées, le lamage doit alors être plus large afin de permettre l’insertion des pointes.

Données techniques

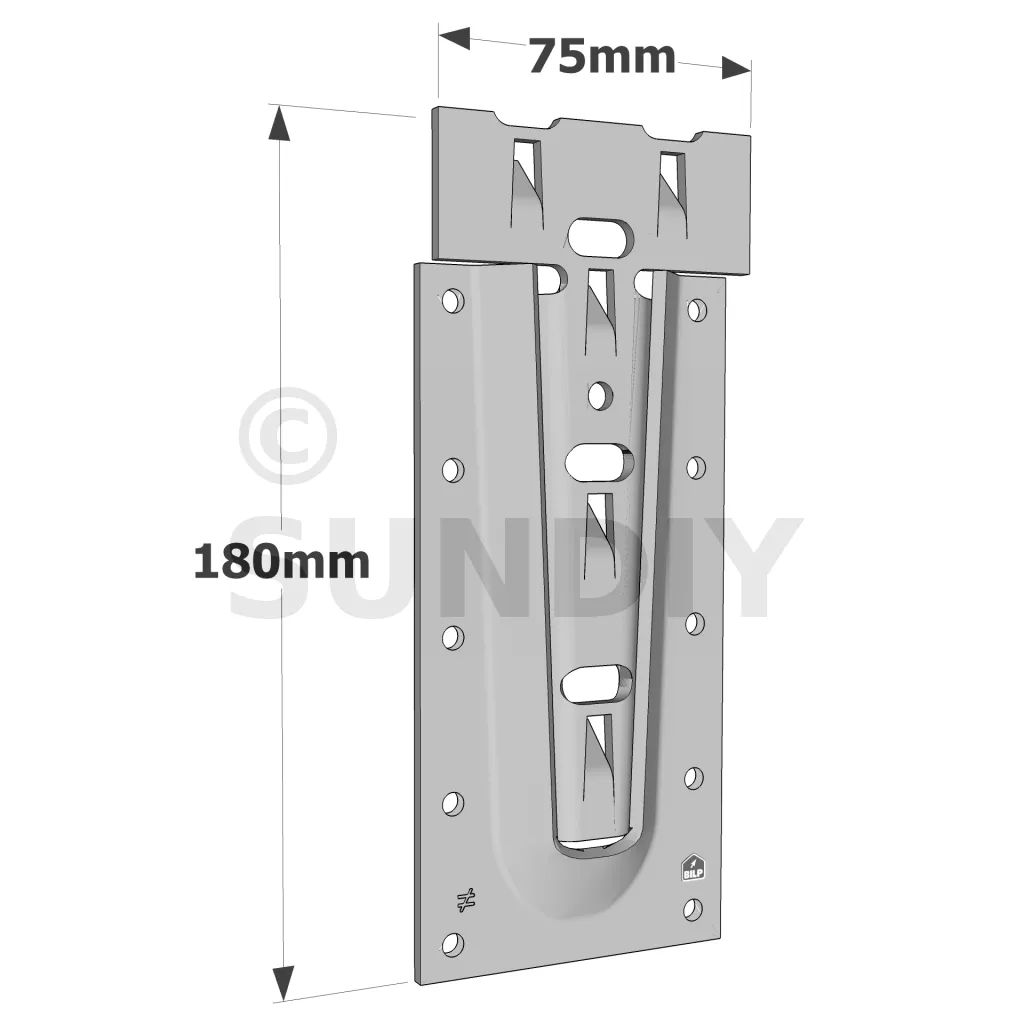

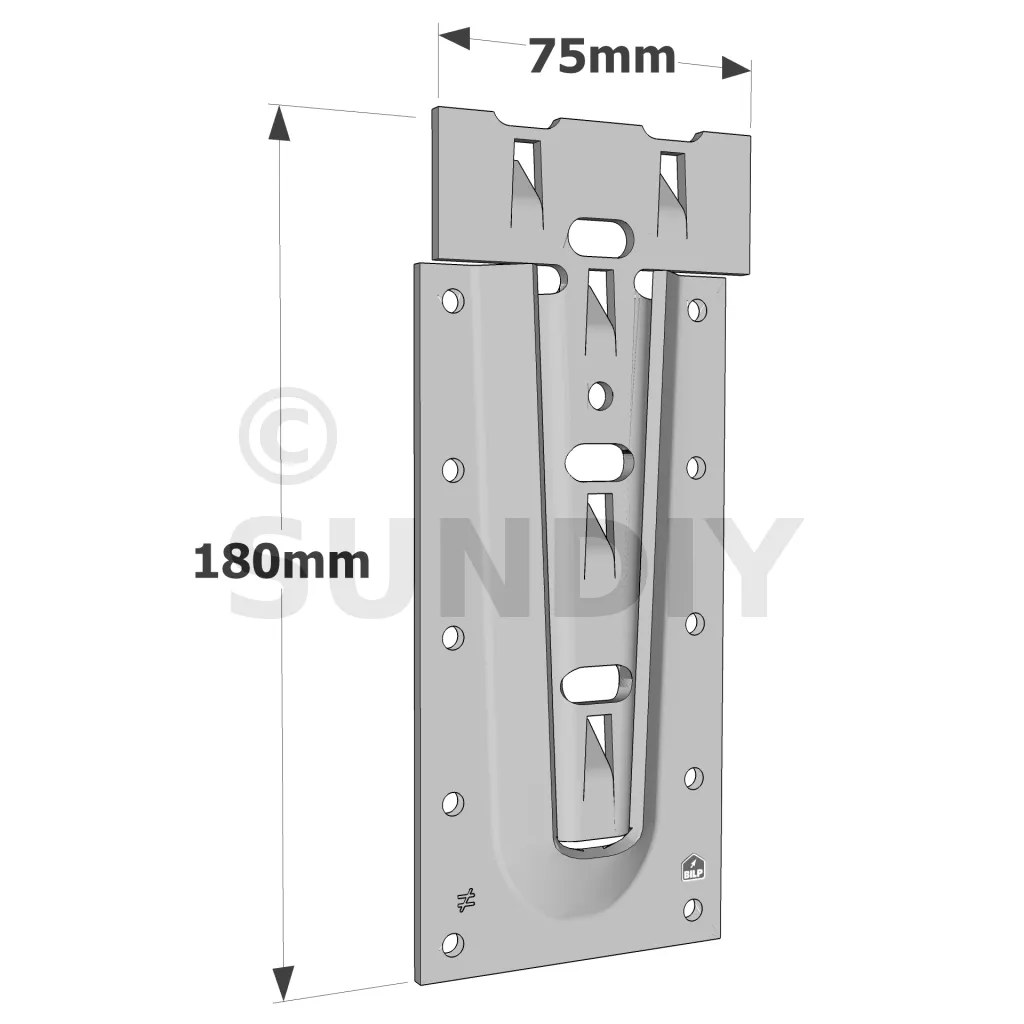

Dimensions

MODÉLISATION 3D

Modélisation avec quelques mesures nécessaires à la réalisation du projet.

Références	Dimensions de la poutre [mm]				Dimensions du porteur [mm]	Dimensions [mm]					Perçages sur le porteur	Perçages sur le porté
	Largeur	Hauteur			Largeur du poteau	A	B	C	D	t	Ø5	Languette Ø6
	Min.	β = 0°		-15° < β ≤ 90°	Min.
		Min.	Max.
ETSN100	70	*	*	*	105	100	60	70	70	3	4	3
ETSN130	75	*	*	*	110	130	65	100	100	3	8	4
ETSN180	85	*	*	*	120	180	75	150	150	3	10	5

* Dépend de la longueur de la vis ESCR

Valeurs Caractéristiques - Solive sur poutre

Références	Valeurs Caractéristiques - Solive sur poutre - Vissage total
	Fixations					Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		ESCR6.0x80			ESCR6.0x120			ESCR6.0x160
	Quantité	Type	Quantité	Type	Dimensions porté [mm]			Dimension de la solive [mm]			Dimension de la solive [mm]
					Min.	Max.	R1.k	Min.	Max.	R1.k	Min.	Max.	R1.k
ETSN100	4	CSA5,0x40	3	ESCR	118	165	9	151	215	9	184	264	9
ETSN130	8	CSA5,0x40	4	ESCR	145	203	12.2	178	252	16.3	211	301	16.3
ETSN180	10	CSA5,0x40	5	ESCR	195	278	15.3	228	327	20.4	261	376	20.4

Valeurs Caractéristiques - Solive sur poteau

Références	Valeurs Caractéristiques - Solive bois sur poteau - Vissage partiel
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		ESCR6.0x80			ESCR6.0x120			ESCR6.0x160
	Quantité	Type	Quantité	Type	Dimension de la solive [mm]			Dimension de la solive [mm]			Dimension de la solive [mm]
					Min.	Max.	R1.k	Min.	Max.	R1.k	Min.	Max.	R1.k
ETSN100	4	CSA5,0x40	3	ESCR	118	165	8.3	151	215	8.3	184	264	8.3
ETSN130	6	CSA5,0x50	4	ESCR	145	203	10.5	178	252	10.5	211	301	10.5
ETSN180	6	CSA5,0x50	5	ESCR	195	278	15.1	228	327	15.1	261	376	15.1

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Notice TPSN - Gabarit ETSN.pdf

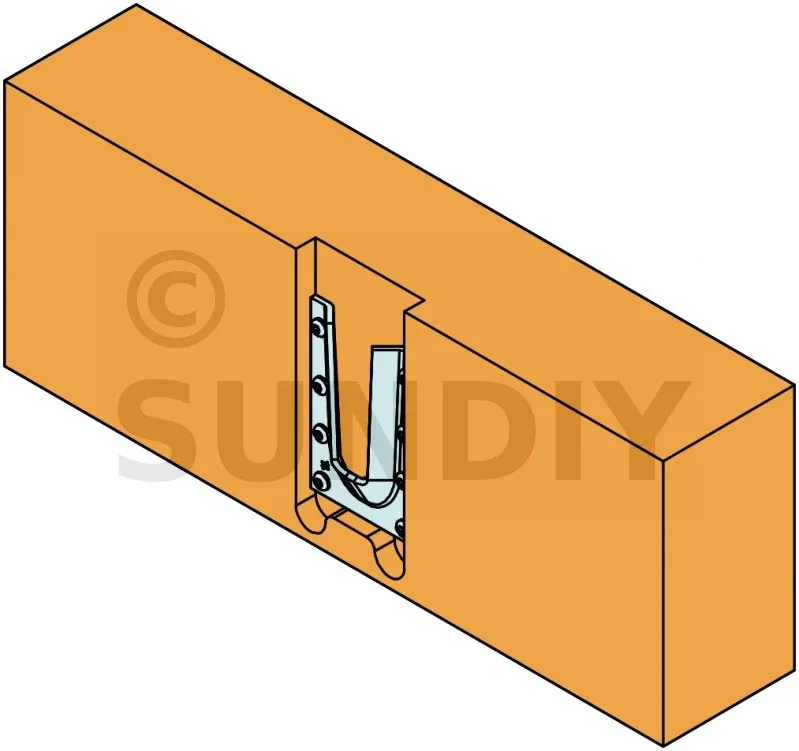

Fixation de la partie femelle de l’ETSN :
1. Préparer le gabarit pour la réalisation du lamage en fonction du modèle de l’ETSN. Le gabarit TPSN, spécialement conçu pour l’ETSN, est à votre disposition.
2. Positionner le gabarit et insérer la vis permettant de le tenir,
3. Réaliser un lamage selon les dimensions (en mm) détaillées ci-dessous :

ETSN	Largeur de lamage	Hauteur de lamage	Profondeur de lamage
100	60	100	12
130	65	130	12
180	75	180	12

4. Fixer la partie femelle de l’ETSN à l’aide des vis CSA5,0 ou des pointes CNA4,0. La partie femelle est calée au fond et en bas du lamage.

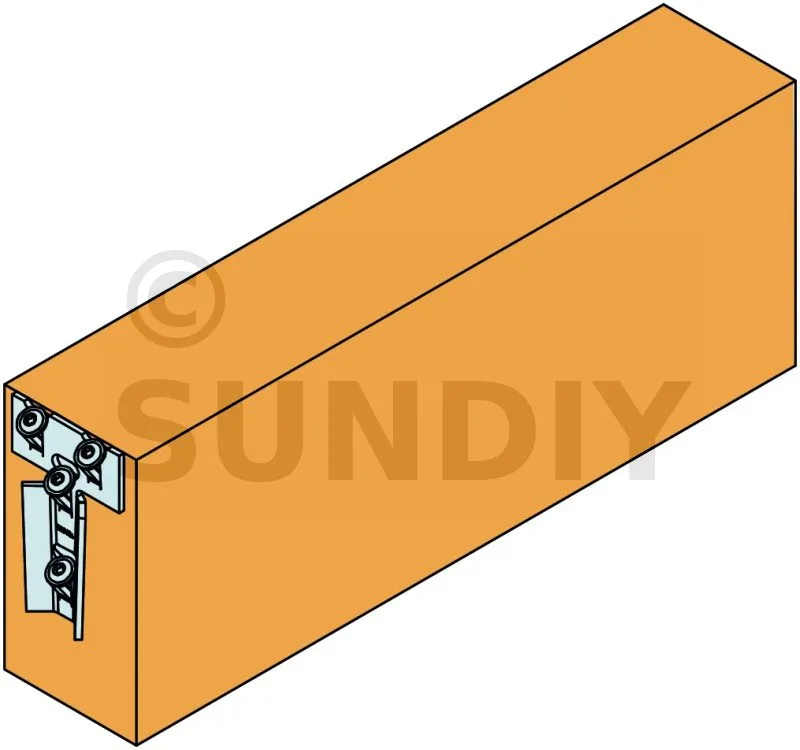

Fixation de la partie mâle de l’ETSN :
Il est recommandé d’utiliser un gabarit pour la pose de la partie mâle afin d’éviter que la pièce glisse lors de la pose des vis inclinées.
1. Fixer le gabarit en bout de poutre à l’aide d’une vis de maintien et placer la pièce mâle calée dans le gabarit. La pièce mâle doit être à fleur de la surface supérieure,
2. Insérer une vis ESCR à 90° temporairement dans le perçage central Ø6 mm afin maintenir la pièce,
3. Insérer les vis ESCR à 35° environ en commençant par la vis du bas, puis les deux du haut,
4. Lorsqu’il ne reste qu’une seule encoche libre, retirer la vis ESCR temporaire et insérer-la à 35° dans la dernière encoche.

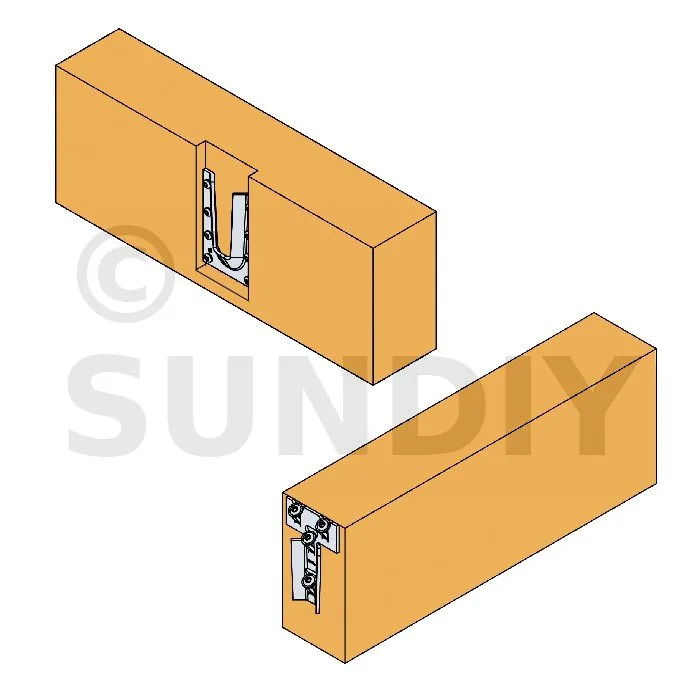

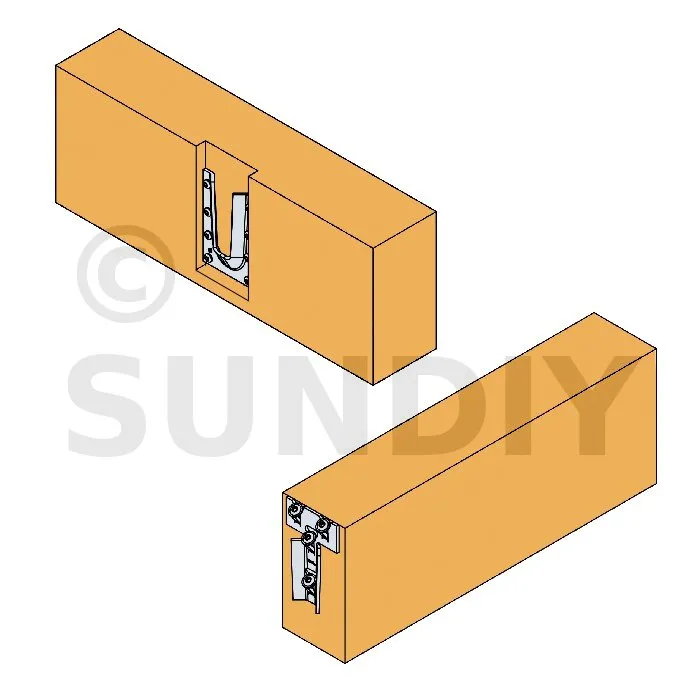

Assemblage final :
1. Glisser la partie mâle dans la partie femelle,
2. L’assemblage est terminé ! L’ETSN est invisible.
