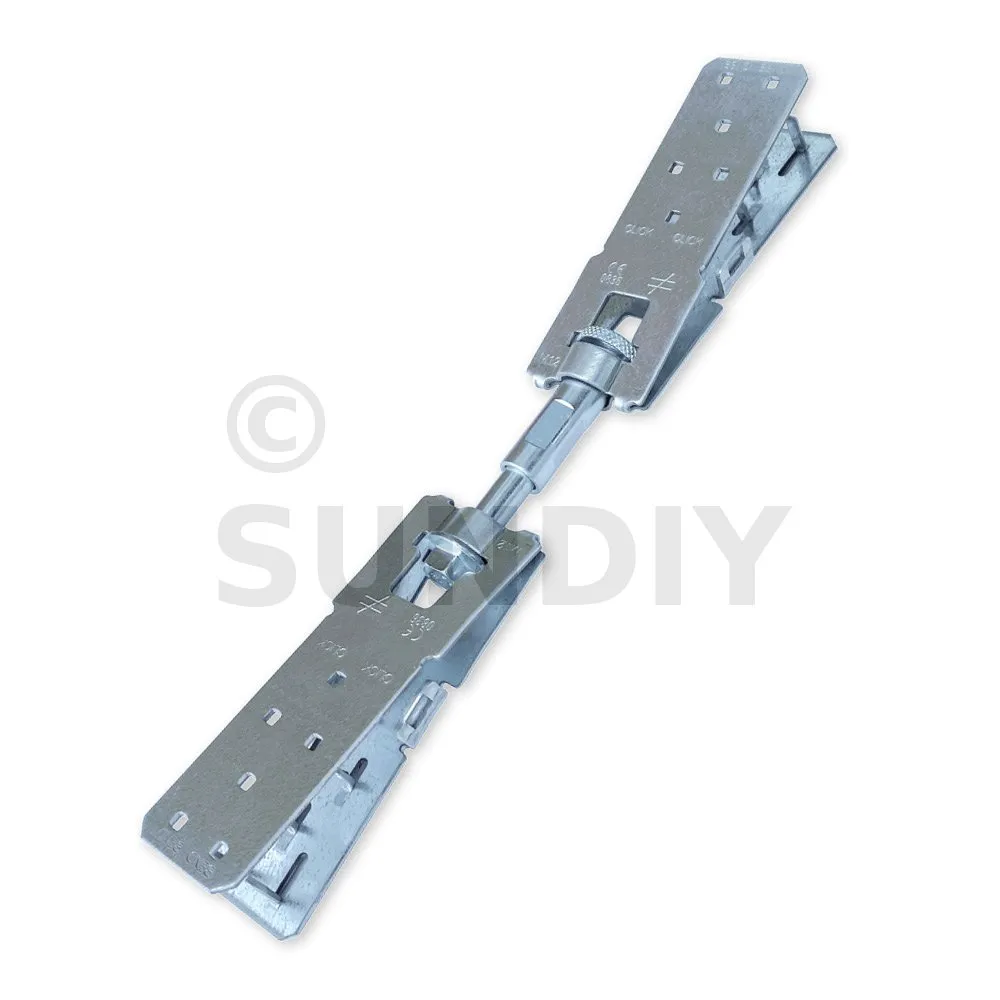

Tendeur de feuillards - Réf. BPST
Le tendeur BPST facilite la mise en œuvre des feuillards métalliques sur chantier. Son système de fermeture innovant permet une installation rapide et facile, réduisant considérablement le temps d’installation par rapport aux tendeurs traditionnels.
-
RéférenceBPST
-
Largeur51mm
-
Epaisseur2mm
-
Longueur10m
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Trous de perçageTaille : Ø7 ; Taille (carré) : 7x7
-
Section minimale [mm²]10.8mm2
-
Plage de réglage325-365mm
-
Longueur de vissage50mm
Caractéristiques
Agréments techniques : ETA-10/0440 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages
- Réglages et mise en œuvre simplifiés pour la réalisation du contreventement,
- Pas d’écrous ni de boulons,
- Serrage possible après stabilisation de la structure,
- S’adapte aux feuillards perforés FP de largeur 30, 40 et 60 mm.
Applications
Applications

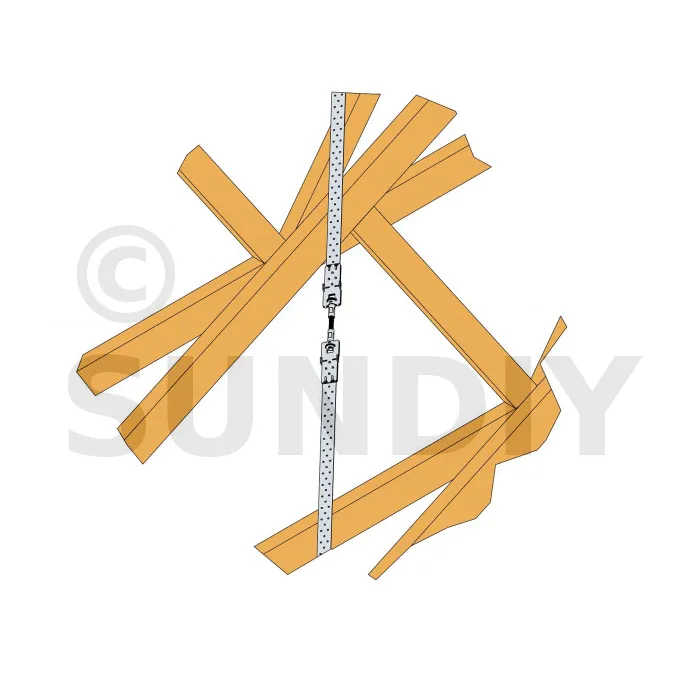

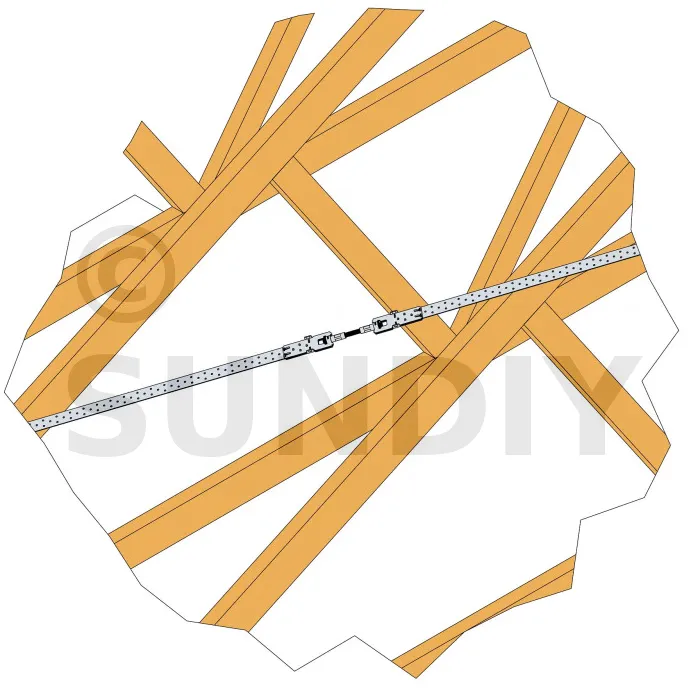

- Contreventement de charpente,
- Ossature bois...
Données techniques

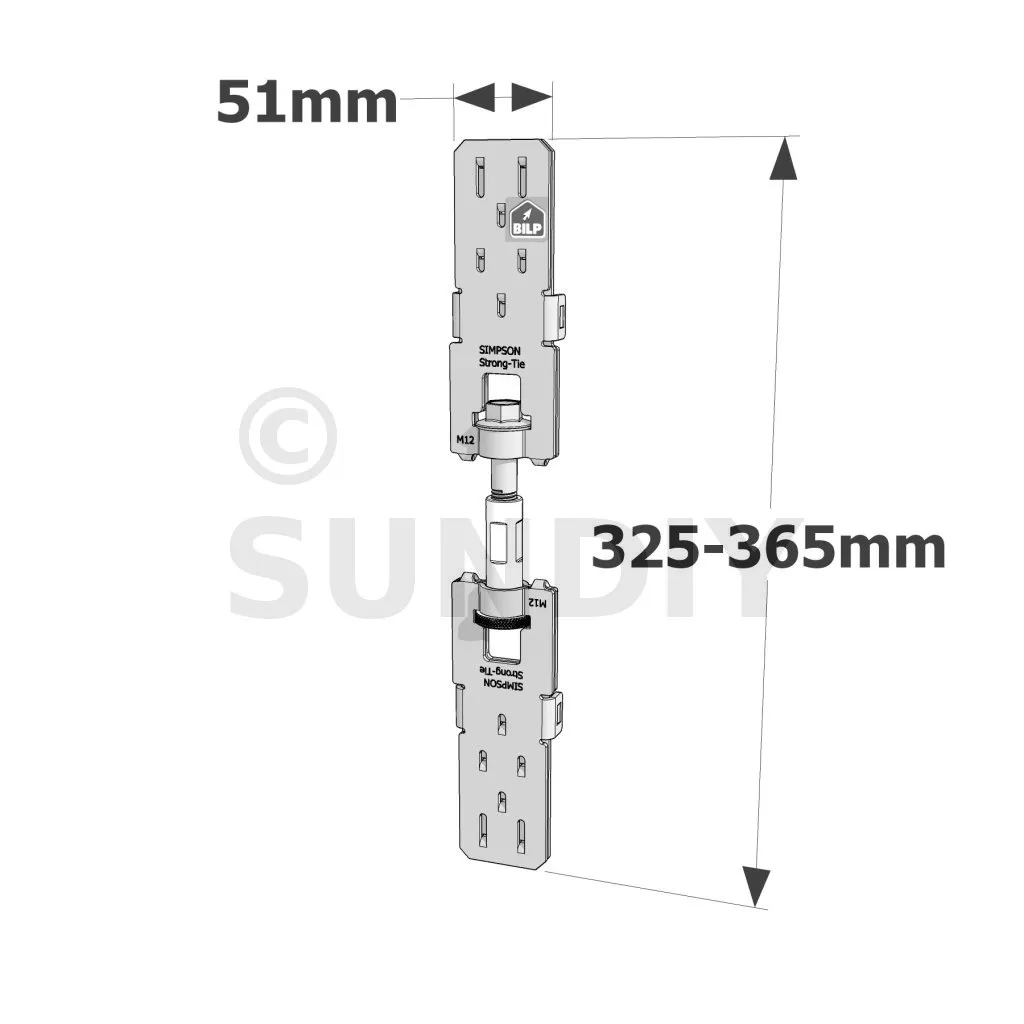

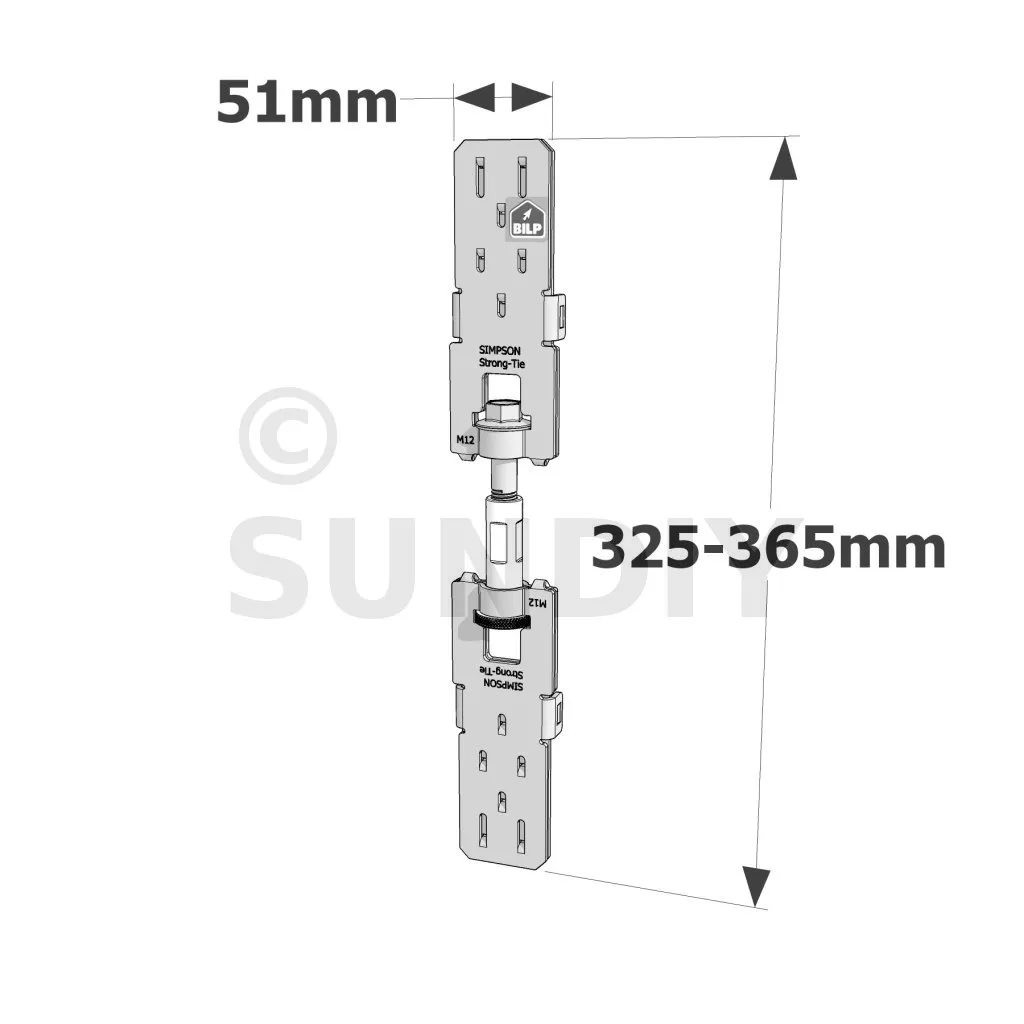

Dimensions
| Références | Dimensions [mm] | |||
|---|---|---|---|---|
| A | B | t | Longueur de vissage | |
| BPST | 51 | 325-365 | 2 | 50 |
Performances du produit
| Références | Valeurs Caractéristiques [kN] |
|---|---|
| R1.k | |
| BPST | 27.5 |
Les valeurs de résistance caractéristiques ci-dessus sont valables pour l’insertion de 6 pics dont 2 pliés.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
- Assembler les deux parties du BPST en insérant au moins 10 mm de filetage dans la partie femelle,
- Glisser les extrémités des feuillards dans les pinces du BPST et cliquer pour fermer,
- Replier les 2 pics les plus longs, sur chaque pince, afin de verrouiller la fermeture,
- Régler la tension du feuillard en vissant davantage le BPST sur la tige filetée.
