Pour simplifier cette étape, nous avons mis en place des DEVIS en ligne. Il vous suffit d’entrer vos dimensions et préférences, puis de valider pour visualiser votre pergola en 3D et obtenir un devis complet comprenant tous les matériaux requis.
Un autre grand avantage de ces DEVIS en ligne est qu’il vous avertit si :
- La portée ou l’espacement entre les chevrons et poutres est trop important, ce qui pourrait compromettre la capacité des sections de bois à supporter les charges. Nous utilisons, par exemple, du bois 120 x 120 mm et du 90 x 90 mm.
- Des espaces vides sont identifiés sur la profondeur, l’outil vous proposera des dimensions pour améliorer l’étanchéité de votre pergola.
Dimensionnement des éléments de la structure
Pour vérifier l’emplacement des poteaux en fonction des sections des poutres et des chevrons, ainsi que le type de lame que vous souhaitez utiliser, vous pouvez consulter nos outils de calcul Eurocode 5. Ces outils sont directement intégrés dans les DEVIS en ligne.
Espacement entre les chevrons

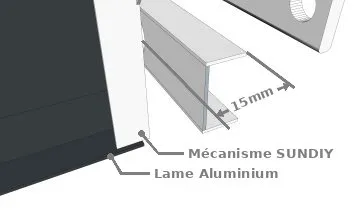

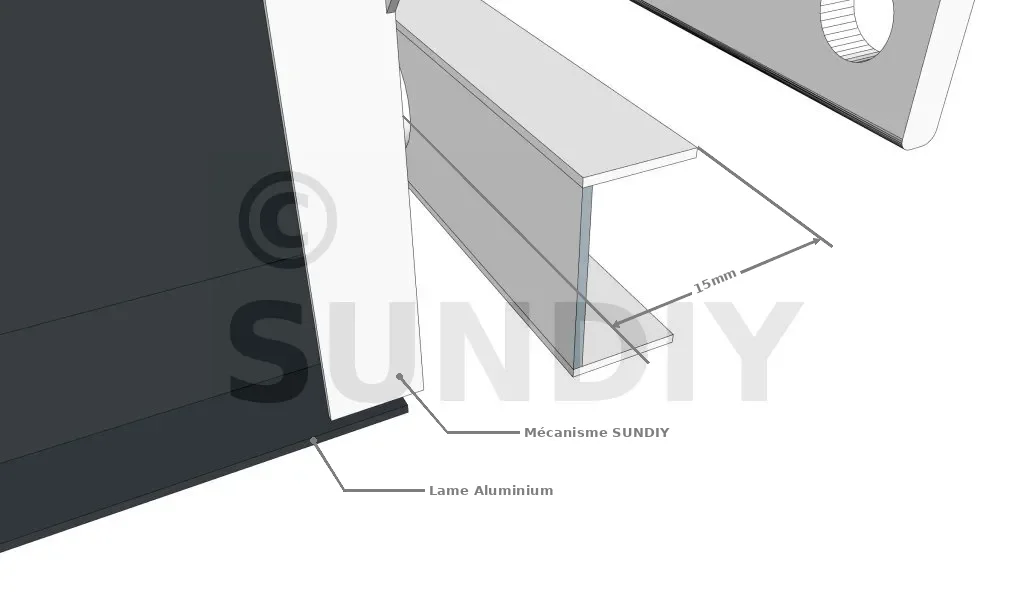

Que vous utilisiez des lames en aluminium ou en bois, la distance entre deux chevrons doit être égale à la longueur des lames + 35 mm. Ces 35 mm correspondent à la largeur du corps du mécanisme SUNDIY (15 mm x 2) ajoutée à 5 mm de jeu.
Vous avez deux options :
- adapter l’espacement entre les chevrons à la longueur de vos lames.
- adapter la longueur de vos lames à l’espacement prévu entre les chevrons.

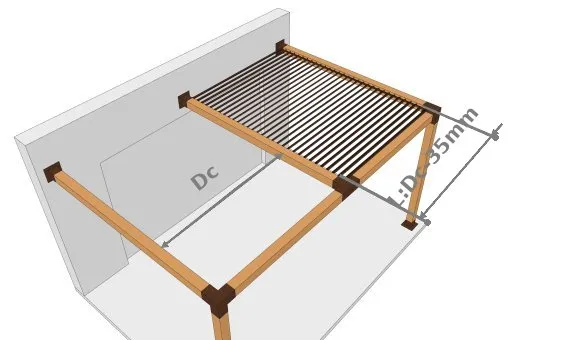

Distance entre les chevrons Dc = Longueur des lames L + 35mm
Si vos lames font 150 cm, la distance entre les chevrons devra donc être de 150 cm + 3,5 cm = 153,5 cm

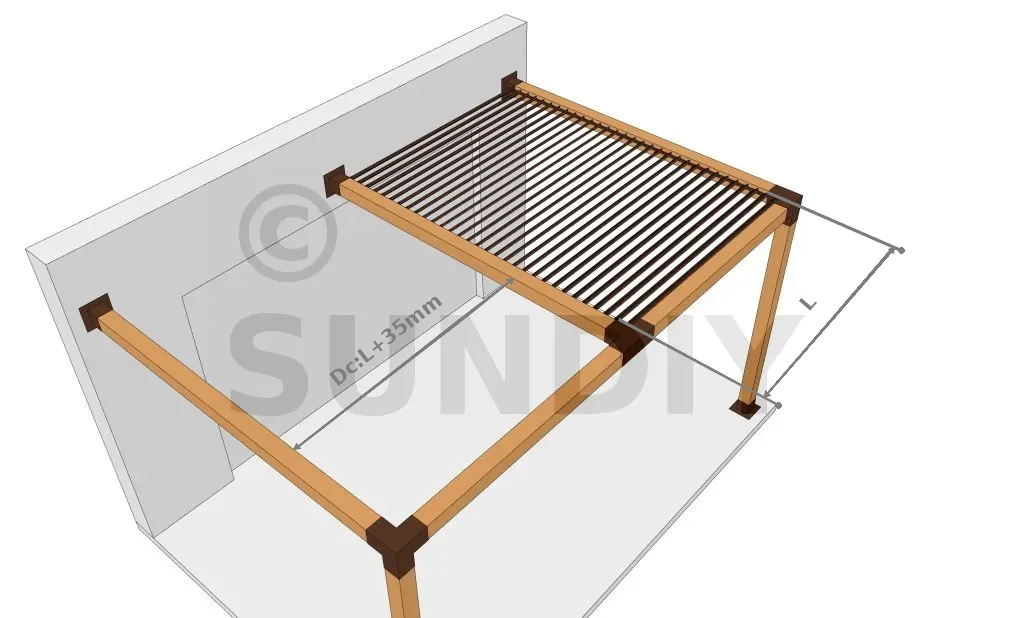

Longueur des lames L = Distance entre les chevrons Dc - 35mm
Si la distance entre les chevrons est de 200 cm, les lames devront donc être de 200 cm - 3,5 cm = 196,5 cm
CONSEIL PRATIQUE
Étant donné que le bois fourni par votre fournisseur ne sera jamais parfaitement droit, il est recommandé de ne pas utiliser les dimensions exactes calculées. En effet, cela pourrait provoquer des erreurs lors de l’installation. Nous vous conseillons de prévoir une marge légèrement inférieure à celle calculée : par exemple, réduisez les dimensions de 10 mm et découpez les lames au fur et à mesure, en fonction de leur emplacement. Cette approche permet de garantir un alignement précis des lames et d’éviter les complications liées à des longueurs inadéquates.
Détermination de la profondeur
La profondeur de votre pergola dépendra de vos préférences personnelles et de l’espace disponible pour la construction, ce qui influencera le nombre de lames requis. À l’inverse, vous pouvez également déterminer la profondeur en fonction du nombre de lames choisi.

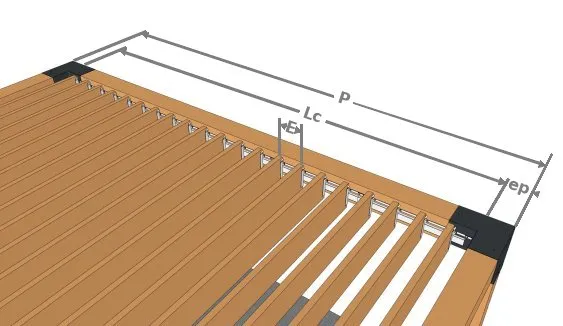

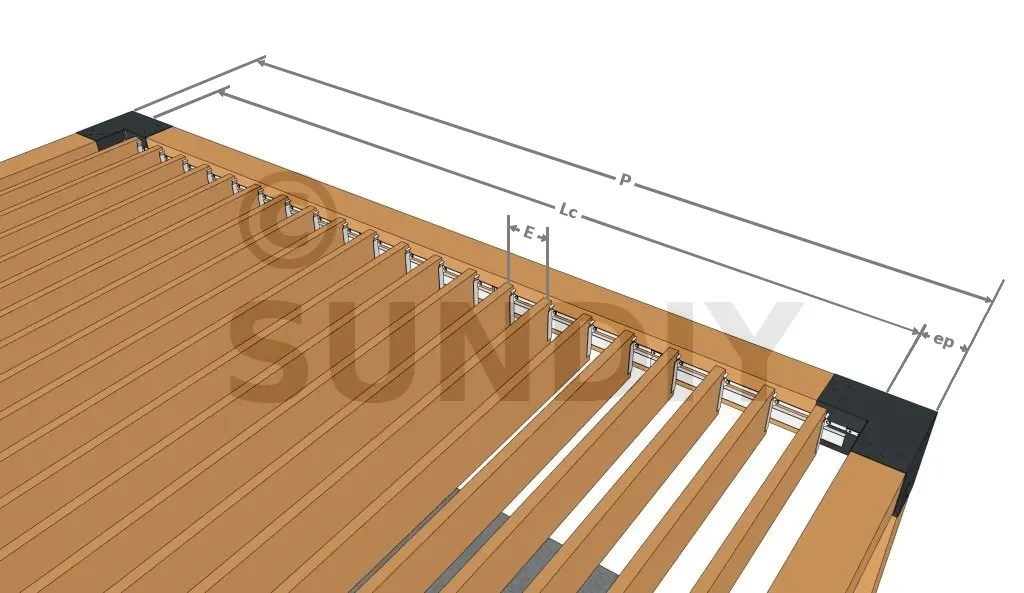

P = Profondeur de la pergola (400 cm dans notre application)
E = Entraxe des lames = 12,8 cm
ep = Épaisseur de la poutre (12 cm dans notre application)
Il est important d’ajouter un jeu de 5 mm de part et d’autre
Lc = Longueur à couvrir = P - (ep x 2) – (0,5 x 2)
Exemple d’application :
Lc = 400 - (12 x 2) – (0,5 x 2) = 375 cm
Calcul du nombre de lames :
Le nombre de lames = L / E
Le nombre de lames = 375 / 12,8 = 29,29
En prenant la valeur inférieure à celle que l’on vient de calculer, le nombre de lames de nécessaire est de 29.

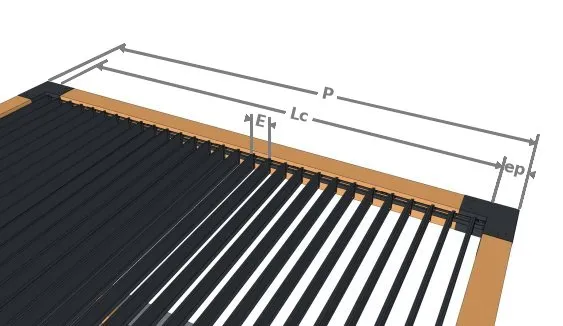

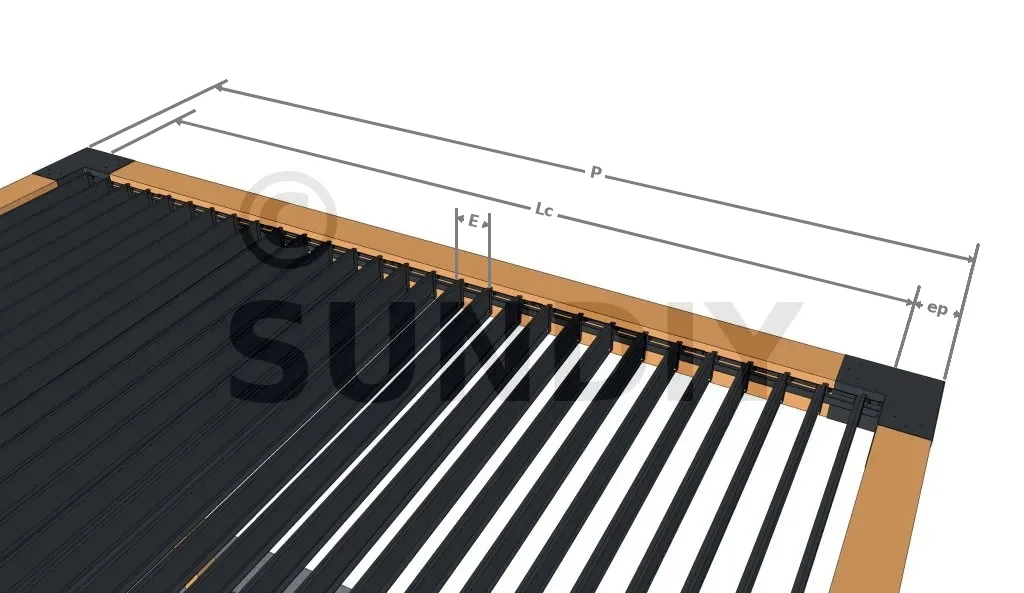

P = Profondeur de la pergola (300 cm dans notre application)
E = Entraxe des lames = 9,55 cm
ep = Épaisseur de la poutre (12 cm dans notre application)
Il est important d’ajouter un jeu de 5 mm de part et d’autre
Lc = Longueur à couvrir = P - (ep x 2) – (0,5 x 2)
Exemple d’application :
Lc = 300 - (12 x 2) – (0,5 x 2) = 275 cm
Calcul du nombre de lames :
Le nombre de lames = L / E
Le nombre de lames = 275 / 9,55 = 28,80
il faut toujours prendre la valeur inférieure à celle que l’on vient de calculer. Ainsi, le nombre de lames de nécessaire est de 28.
Il suffit de faire le calcul inverse de ce qui est indiqué ci-dessus.
Pour les mécanismes SUNDIY XL, l’entraxe est de 12,8 cm
P = (nombre de lames x E) + (ep x 2) + (0,5 x 2)
Exemple d’application :
P = (30 x 12,8) + (12 x 2) + (0,5 x 2) = 409 cm
Pour insérer correctement 30 lames SUNDIY XL avec des poutres de 120 x 120 mm, la profondeur doit être de 409 cm.
Il faut également faire le calcul inverse de ce qui est indiqué ci-dessus.
Pour les mécanismes SUNDIY, l’entraxe est de 9,55 cm
P = (nombre de lames x E) + (ep x 2) + (0,5 x 2)
Exemple d’application :
P = (26 x 9,55) + (12 x 2) + (0,5 x 2) = 273,3 cm
Pour insérer convenablement 26 lames SUNDIY avec des poutres de 120 x 120 mm, la profondeur doit être de 273,3 cm.
